¶ Общее описание
Генератор прямоугольных импульсов с периодоим равным сумме переменных duration hi и duration lo.
Когда на входе enable логический 0, генератор выключен и все выходы равны нулю.

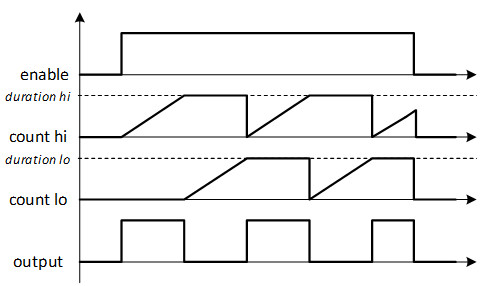

Когда на входе enable логическая 1, генератор работает, счётчики count hi и count lo считают поочерёдно от нуля до значений duration hi, duration lo соответственно:
- когда считает счётчик
count hi, выходoutputравен 1 - когда считает
count lo, выходoutputравен 0
¶ Графическое представление
| В меню функций | На схеме |
|---|---|
 |
 |
¶ Входы
| Название | Тип значения | Описание |
|---|---|---|
enable |
bool |
Разрешающий сигнал |
duration hi |
int32 |
Длительность состояний логической 1, в мс |
duration lo |
int32 |
Длительность состояний логической 0, в мс |
¶ Выходы
| Название | Тип значения | Описание |
|---|---|---|
output |
bool |
Выход. Находится в состоянии логической 1, при счёте счётчика count hi, и в состоянии логического 0 при счёте счётчика count lo. |
count hi |
int32 |
Счётчик состояние логической 1, в мс. Сбрасывается одновременно со сбросом счётчика count lo. |
count lo |
int32 |
Счётчик состояние логического 0, в мс. Сбрасывается при достижении значения duration lo |
¶ Настройки
Отсутствуют
