¶ Общее описание
Счетчик импульсов.
Вход inc увеличивает счетчик count на 1.
Вход dec уменьшает счетчик count на 1.

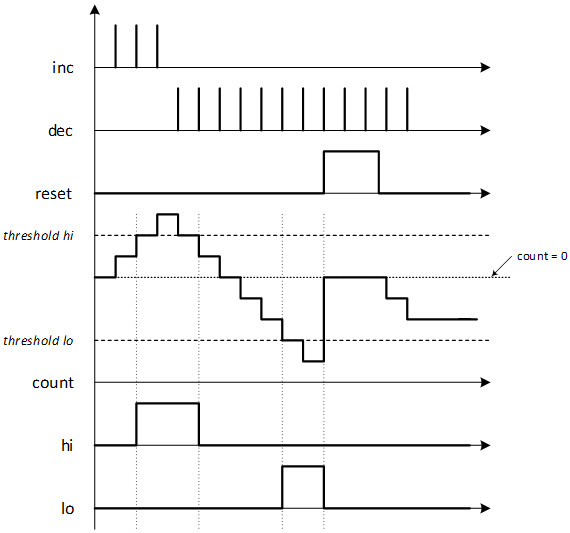

¶ Графическое представление
| В меню функций | На схеме |
|---|---|
 |
 |
¶ Входы
| Название | Тип значения | Описание |
|---|---|---|
inc |
bool |
Инкрементирующий вход. Когда на входе inc происходит переход от 0 к 1 счётчик count увеличивает своё значение на 1. |
dec |
bool |
Декрементирующий вход. Когда на входе dec происходит переход от 0 к 1 счётчик count уменьшает своё значение на 1. |
reset |
bool |
Сброс счётчика count. Когда вход reset равен 1, счётчик count сбрасывается на 0. |
threshold hi |
int32 |
Верхнее пороговое значение. При достижении счётчика count значения threshold hi выход hi устанавливается в 1. |
threshold lo |
int32 |
Нижнее пороговое значение. При уменьшении значения счётчика count меньше значения threshold lo выход lo устанавливается в 1. |
¶ Выходы
| Название | Тип значения | Описание |
|---|---|---|
count |
int32 |
Значение счётчика |
hi |
bool |
Значение счётчика count ≥ threshold hi |
lo |
bool |
Значение счётчика count ≤ threshold lo |
¶ Настройки
Отсутствуют
