¶ Общее описание

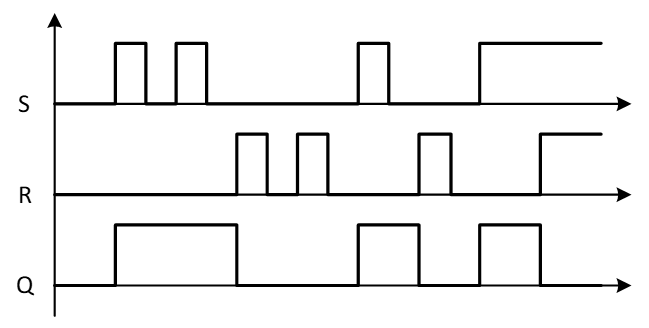

RS-триггер с доминантой выключения — это триггер, в котором при подаче 1 на вход R выход Q всегда устанавливается в 0, независимо от состояния S.
Таблица истинности:
| S | R | Qprev | Q |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 |
¶ Графическое представление
| В меню функций | На схеме |
|---|---|
 |
 |
¶ Входы
| Название | Тип значения | Описание |
|---|---|---|
S |
bool |
Установка выхода. Когда на вход S приходит 1, выход Q устанавливается в 1. |
R |
bool |
Сброс выхода. Когда на вход R приходит 1, выход Q устанавливается в 0. Вход R "доминантный", т.е. если на входах S и R установлены 1, то выход Q будет установлен в 0. |
¶ Выходы
| Название | Тип значения | Описание |
|---|---|---|
Q |
bool |
Выход |
¶ Настройки
Отсутствуют
