¶ Общее описание
Функция SWITCH сравнивает значение на входе value со значениями на входах caseX. В случае совпадения value и caseK значение входа x передается на выход yK. При нескольких совпадениях выбирается первое.
Значения на выходах сохраняются до появления сигнала true на входе reset.
¶ Графическое представление
| В меню функций | На схеме |
|---|---|
 |
 |
¶ Входы
| Название | Тип значения | Описание |
|---|---|---|
x |
float int32 bool |
Значение для передачи одним из выходов y. |
reset |
bool |
Если равно true, то на всех выходах yN будет установлено значение 0, а на выходе k - значение -1. |
case0 |
float int32 bool |
Первое значение для сравнение с входом value |
| ... | ... | ... |
caseN-1 |
float int32 bool |
(N-1)-ое значение для сравнения со входом value. N - количество входных линий, регулируется настройкой "Количество входов" |
¶ Выходы
| Название | Тип значения | Описание |
|---|---|---|
k |
int32 |
Индекс выхода, на который передано значение со входа x |
y0 |
см. примечание | Принимает значение входа x при совпадении значения value со значением case0 |
| ... | ... | ... |
yN-1 |
см. примечание | Принимает значение входа x при совпадении значения value со значением caseN-1. N - количество выходных линий, регулируется настройкой "Количество выходов" |
Тип выходного значения соответствует типу значения, подключенного к входу x
¶ Настройки
| Название | Описание |
|---|---|
| Количество входов | Настройка регулирует количество входных линий case. |
| Количество выходов | Настройка регулирует количество выходных линий y. Настройка заблокирована и синхронизирована с настройкой Количество входов. |
¶ Примеры
¶ Пример 1
| Исходные данные | |
|---|---|
| x | 1000 |
| reset | false |
| value | 2 |
| case0 | 1 |
| case1 | 2 |
| case2 | 3 |
| case3 | 4 |

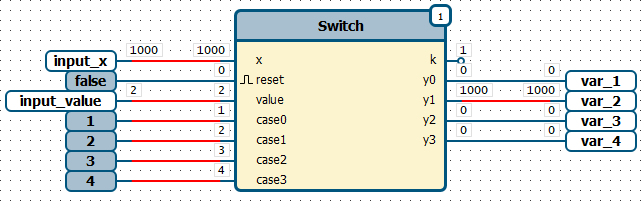

При таких исходных данных, где value = case1, значение с входа x будет передано на выход y1.

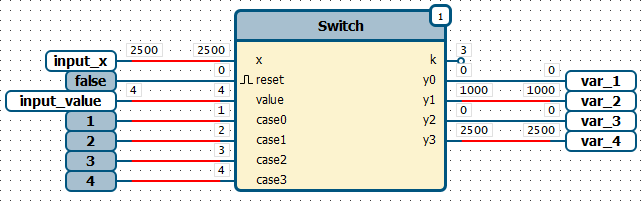

Изменим значение на входах x и value на 2500 и 4, соответственно. Теперь value = case3, значение с входа x будет передано на выход y3. При этом на выходе y1 сохранится значение переданное ранее значение.
