¶ Общее описание

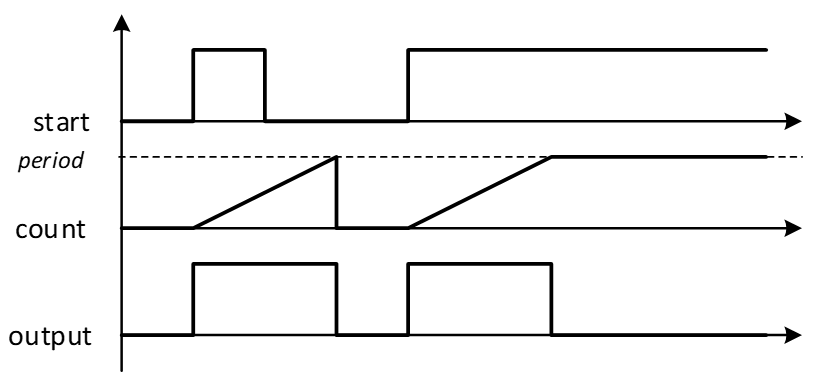

Когда на вход start поступает 1, на выходе output устанавливается 1 и запускается внутренний счётчик count. Когда счётчик count достигнет значения period, счёт останавливается и на выходе output устанавливается 0.
¶ Графическое представление
| В меню функций | На схеме |
|---|---|
 |
 |
¶ Входы
| Название | Тип значения | Описание |
|---|---|---|
start |
bool |
Запуск (передний фронт). |
period |
int32 |
Длительность импульса в мс. |
¶ Выходы
| Название | Тип значения | Описание |
|---|---|---|
output |
bool |
Выход. Устанавливается в 1, входом start. Сбрасывается в 0, при достижении счётчиком count значения, заданное входом period. |
count |
int32 |
Значение счётчика в мс. Запускается входом start. |
¶ Настройки
Отсутствуют
