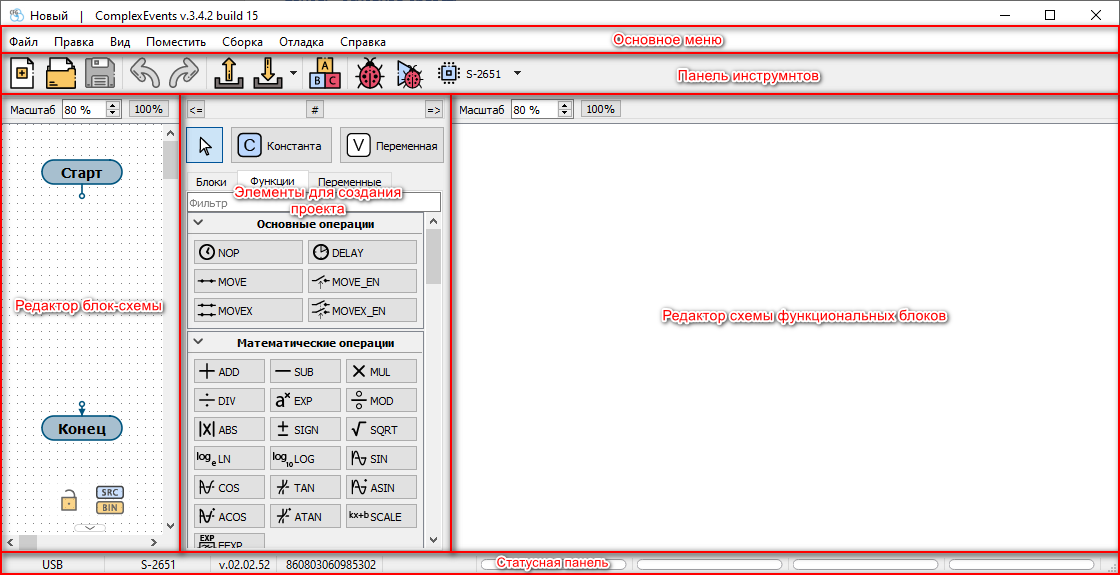

Приложение разделено на следующие области: основное меню, панель инструментов, статусная панель, основная область.
Основное меню содержит опции для манипуляции с приложением.
Панель инструментов дублирует наиболее часто используемые пункты меню, может быть скрыта (пункт меню Вид – Панель инструментов).
Статусная панель отображает информацию о подключённом устройстве и ресурсы необходимые для работы проекта.
Основная область приложения включает:
- Редактор блок-схемы проекта.
- Редактор схемы функциональных блоков (функций) для конкретного блока блок-схемы.
- Панель с элементами для создания схемы проекта (между редакторами).
- Дополнительные вкладки – ошибки, вывод сборки, точки останова (отображение управляется через меню Вид).
