¶ Общая информация
Для улучшения информативности схемы в редакторе предусмотрены следующие механизмы:
- Добавление/изменение Названия и Описания блока в левой части схемы;
- Добавление элементов Текст и Прямоугольник на левую или правую часть схемы.
 |

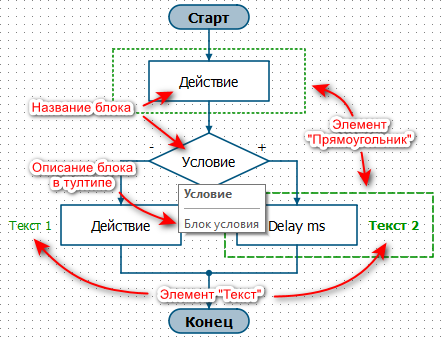

| Внешний вид элементов описания схемы |
¶ Название и Описание блока
У каждого блока левой части схемы есть Название и Описание.
Название отображается на схеме внутри блока и в заголовке тултипа, который появляется при наведении указателя мыши на блок.
Описание блока отображается только в тултипе.
Для изменения Названия или Описания нужно нажать правой кнопкой мыши на блок и в контекстном меню выбрать пункт Свойства.
¶ Текст
Для размещения надписей на схеме можно использовать элемент Текст. Элемент можно разместить как в левой, так и в правой части. Для размещения необходимо выбрать пункт меню Поместить - Текст.
Для надписей можно настроить следующие параметры:
- Размер шрифта;
- Стиль написания (жирный, курсив, подчеркнутый);
- Вертикальное выравнивание (по левому краю, по центру, по правому краю).
Цвет текста определяется глобальной настройкой цветовой схемы (см. раздел "Настройки редактора").
¶ Прямоугольник
Для размещения рамок на схеме можно использовать элемент Прямоугольник. Элемент можно разместить как в левой, так и в правой части. Для размещения необходимо выбрать пункт меню Поместить - Прямоугольник. Для рамок можно настроить только тип линии.
Цвет линии определяется глобальной настройкой цветовой схемы (см. раздел "Настройки редактора").
