¶ Общее
Программа предназначена для получения данных от датчика нагрузки на оси AXISLOAD от ООО "ПРОМТЕХЦИФРА".
Файл с описанием протокола AXISLOAD¶ Загрузки
Основное:
Дополнительно:
¶ Реализация
¶ Общая логика
Программа прослушивает интерфейс RS-485 и разбирает данные от датчика нагрузки на оси.
¶ Основные параметры:
-
Суммарная нагрузка
Это параметр общей нагрузки на все оси (берется "как есть" от датчика) -
Статус "перегруз"/"норма"
Глобальный флаг перегрузки (берется "как есть" от датчика) -
Флаг достоверности информации
Флаг, который позволит валидировать данные на сервере мониторинга
¶ Дополнительные параметры:
Т.к. система AXISLOAD может работать с переменным количеством осей, то для универсальности реализации программа не сохраняет данные по нагрузке на каждую ось. Вместо этого формируется параметр "Максимальное значение нагрузки на одну из осей"
-
Количество осей
-
Максимальное значение нагрузки на одну из осей
При получении данных по осям программа сравнивает все нагрузки и сохраняет в этом параметре максимальную величину -
Статусы "поднята"/"опущена" для каждой оси
Флаговое поле, где собраны режимы работы всех осей -
Статусы "перегрузка"/"норма" для каждой оси
Флаговое поле, где собраны статусы перегрузки всех осей
¶ Настройка
¶ В конфигурации устройства
¶ На вкладке "RS-232/RS-485"

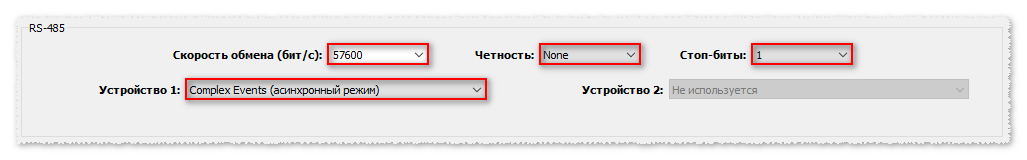

На интерфейсе RS-485 выберите:
| Настройка | Значение |
|---|---|
| Устройство 1 | Complex Events (асинхронный) |
| Скорость | 57600 |
| Четность | None |
| Стоп-биты | 1 |
¶ На вкладке "Complex Events"
- Включите функцию Complex Events. И запишите конфигурацию в устройство (затем снова подключитесь к устройству и продолжайте далее)
- Загрузите программу в устройство.
Пример загрузки программы в устройство описан в этой статье

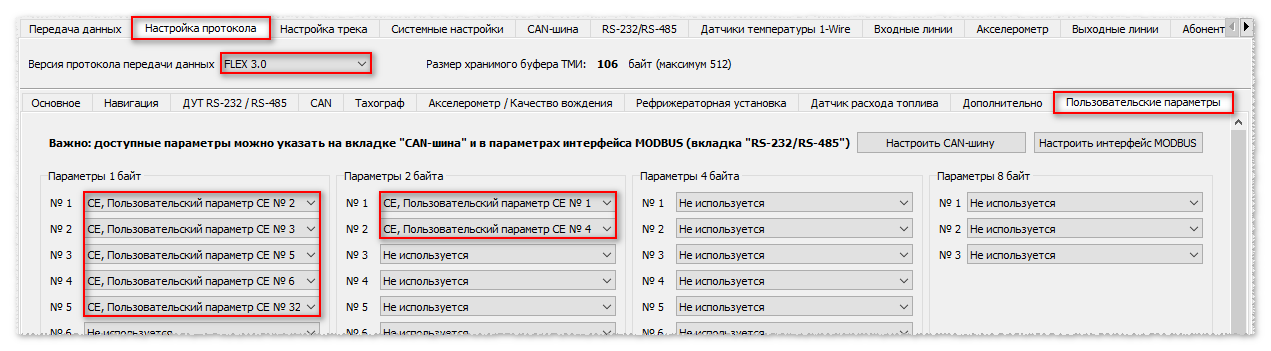

- Настройте пользовательские параметры
- Для завершения настройки снова запишите конфигурацию в устройство.
¶ Дополнительно
¶ Настройки программы
нет
¶ Пользовательские параметры
¶ Пользовательский параметр CE 1
| Связанная переменная | total_weight |
| Описание | Суммарная нагрузка в килограммах |
| Передавать как | 2 или 4 байтовый параметр |
| Тип переменной | U32 |
¶ Пользовательский параметр CE 2
| Связанная переменная | total_overload |
| Описание | Глобальный флаг перегрузки: 0 - Норма 1 - Перегрузка |
| Передавать как | 1 байтовый параметр |
| Тип переменной | Bool |
¶ Пользовательский параметр CE 3
| Связанная переменная | axis_count |
| Описание | Количество осей, по которым передает данные AXISLOAD |
| Передавать как | 1 байтовый параметр |
| Тип переменной | U8 |
¶ Пользовательский параметр CE 4
| Связанная переменная | axis_weight_max |
| Описание | Максимальное значение нагрузки, зафиксированное при чтении нагрузок по осям в килограммах |
| Передавать как | 2 или 4 байтовый параметр |
| Тип переменной | U32 |
¶ Пользовательский параметр CE 5
| Связанная переменная | mode_mask |
| Описание | Флаги состояний по каждой оси. Параметр представляет собой битовое поле, где каждый бит отвечает за свою ось: bit0 - ось 1 bit1 - ось 2 ... bit31 - ось 32 Значения битов: 0 - Опущена 1 - Поднята |
| Передавать как | В зависимости от количества осей: 1 байтовый - 2..8 осей 2 байтовый - 9..16 осей 4 байтовый - 17..32 оси |
| Тип переменной | Bits |
¶ Пользовательский параметр CE 6
| Связанная переменная | overload_mask |
| Описание | Флаги перегрузок по каждой оси. Параметр представляет собой битовое поле, где каждый бит отвечает за свою ось: bit0 - ось 1 bit1 - ось 2 ... bit31 - ось 32 Значения битов: 0 - Норма 1 - Перегрузка |
| Передавать как | В зависимости от количества осей: 1 байтовый - 2..8 осей 2 байтовый - 9..16 осей 4 байтовый - 17..32 оси |
| Тип переменной | Bits |
¶ Пользовательский параметр CE 32
| Связанная переменная | data_ok |
| Описание | Флаг валидности данных от датчика 0 - Данные не корректны 1 - Ок |
| Передавать как | 1 байтовый параметр |
| Тип переменной | Bool |
¶ События
| Код | Описание |
|---|---|
41046 |
Изменился флаг достоверности данных |
¶ Команды
нет
