¶ Подготовка конфигуратора
Убедитесь, что у Вас актуальная версия конфигуратора.
Скачать последнюю версию конфигуратора

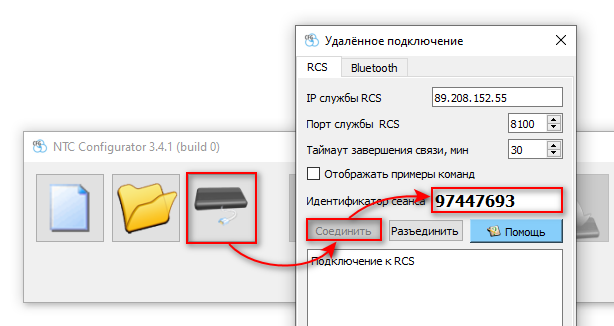

- Запустите конфигуратор от имени администратора, в главном окне выбрать иконку "Удаленное подключение", нажать кнопку "Соединить" и получить идентификатор сеанса.
¶ Отправка команды устройству
- Отправьте SMS-команду, используя идентификатор сеанса, на телефонный номер SIM-карты прибора или команду с сервера мониторинга. Форматы команд описаны ниже.
¶ Основной формат команды
¶ Запрос/Команда
- Формат:
*!CNCT_RCS<s><ip>,<port>,<commID>,<apn>,<login>,<password> - Описание:
<s>- разделитель параметров – пробел.
<ip>- IP адрес сервера RCS.
<port>- Порт сервера RCS.
<commID>- идентификатор сеанса для соединения с конфигуратором (уникален для каждого соединения).
<apn>- (необязательный параметр) Access point name оператора сотовой связи.
<login>- (необязательный параметр) Login оператора сотовой связи.
<password>- (необязательный параметр) Пароль оператора сотовой связи.
Если параметры
<apn>,<login>,<password>не указаны в команде, устройство выйдет на связь с сервисм, используя параметры оператора из собственных настроек, либо определит автоматически по данным регистрации в сети.
Рекомендуется указывать параметры оператора в команде для случаев, когда данные настройки в устройстве не соответствую установленной SIM карте.
- Пример:
*!CNCT_RCS 89.208.152.59,8100,97447693
*!CNCT_RCS 89.208.152.59,8100,97447693,internet.mts.ru,mts,mts
¶ Ответ
- Формат:
<ip>:<port> not responding - Описание:
<ip>- IP адрес сервера, указанный в команде
<port>- Порт сервера, указанный в команде
Устройство отвечает только в случае ошибки. При успешной обработке команды, SMS ответа от устройства нет. Подтверждением явлвяется успешное соединение устройства с конфигуратором.
- Формат:
*@C<x>
Ответ приходит в виде стандартного телеметрического сообщения<x>с кодом события:
41484- Команда коннекта к серверу для общения с конфигуратором
Подробное описание формата телеметрической записи приведено в протоколе обмена данными. Найти его можно по этой ссылке.
¶ Старый формат команд (для 23xx, 25xx)
Форматы команд для устройств 23хх, 25хх и более старых моделей.
¶ Запрос/Команда
- Формат:
NTC_CONNECT<s><ip><s><port><s><commID><s><apn><s><login><s><password> - Описание:
<s>- разделитель параметров – пробел.
<ip>- IP адрес сервера RCS.
<port>- Порт сервера RCS.
<commID>- идентификатор сеанса для соединения с конфигуратором (уникален для каждого соединения).
<apn>- (необязательный параметр) Access point name оператора сотовой связи.
<login>- (необязательный параметр) Login оператора сотовой связи.
<password>- (необязательный параметр) Пароль оператора сотовой связи.
Если параметры
<apn>,<login>,<password>не указаны в команде, устройство выйдет на связь с сервисм, используя параметры оператора из собственных настроек, либо определит автоматически по данным регистрации в сети.
Рекомендуется указывать параметры оператора в команде для случаев, когда данные настройки в устройстве не соответствую установленной SIM карте.
- Пример без пароля:
NTC_CONNECT 89.208.152.59 8100 97447693
- Пример с паролем
pAss:
pAss NTC_CONNECT 89.208.152.59 8100 97447693
¶ Ответ
- Формат:
<ip>:<port> not responding - Описание:
<ip>- IP адрес сервера, указанный в команде
<port>- Порт сервера, указанный в команде
Устройство отвечает только в случае ошибки. При успешной обработке команды, SMS ответа от устройства нет. Подтверждением явлвяется успешное соединение устройства с конфигуратором.
¶ Запрос/Команда
- Формат:
*!CNCT_RCS:<ip>:<port>:<commID>:<apn>:<login>:<password> - Описание:
<ip>- IP адрес сервера RCS.
<port>- Порт сервера RCS.
<commID>- идентификатор сеанса для соединения с конфигуратором (уникален для каждого соединения).
<apn>- (необязательный параметр) Access point name оператора сотовой связи.
<login>- (необязательный параметр) Login оператора сотовой связи.
<password>- (необязательный параметр) Пароль оператора сотовой связи.
Если параметры
<apn>,<login>,<password>не указаны в команде, устройство выйдет на связь с сервисм, используя параметры оператора из собственных настроек, либо определит автоматически по данным регистрации в сети.
Рекомендуется указывать параметры оператора в команде для случаев, когда данные настройки в устройстве не соответствую установленной SIM карте.
- Пример:
*!CNCT_RCS:89.208.152.59:8100:97447693
*!CNCT_RCS:89.208.152.59,8100:97447693:internet.mts.ru:mts:mts
¶ Ответ
- Формат:
*@C<x>
Ответ приходит в виде стандартного телеметрического сообщения<x>с кодом события:
41484- Команда коннекта к серверу для общения с конфигуратором
Подробное описание формата телеметрической записи приведено в протоколе обмена данными. Найти его можно по этой ссылке.
¶
- После выполнения команды устройством окно конфигуратора примет такой же вид, как при подключении по USB, только в правом нижнем углу будет указан тип подключения RCS.
¶ Дополнительная информация
Дополнительная информация и подробное описание процесса подключения
В команде требуется обязательно указать IP и PORT сервера службы RCS, а также идентификатор ID сеанса связи.
Если команде APN, LOGIN и PASSWORD не ввести, то устройство будет использовать соответствующие параметры из собственных настроек.
После получения команды устройство попытается установить соединение с сервером RCS. Возможен один из 3-х вариантов развития событий:
-
Устройство не подключается и не отправляет ответ на СМС-команду:
- Проверьте нет ли ошибки в номере телефона, на который отправлена команда;
- Проверьте правильность набранной команды, верность введенного пароля;
- Проверьте, что на SIM-карте устройства подключена услуга отправки исходящих SMS-сообщений;
- Проверьте, что SMS-сообщение доставлено до абонента, для этого обратите внимание на извещение о доставке SMS-сообщения до абонента (эта функция доступна практически во всех телефонах) или попробуйте позвонить на номер телефона СИМ-карты.
-
Устройство не подключается и отправляет ответ «M:107 89.208.152.55 8100 not responding»:
- Проверьте, что IP-адрес и PORT заданы верно;
- Проверьте, что на SIM-карте устройства подключена услуга GPRS-интернет;
- Возможно, что в месте нахождения устройства слабый сигнал GPRS-интернет, в этом случае необходимо подождать пока устройство не переместится в место с лучшим качеством сигнала GPRS-интернет.
-
Устройство успешно подключается.
При этом в окне «Терминал» появится надпись: «Устройство подключено», и из динамиков компьютера прозвучит сигнал, означающий успешное соединение с устройством.

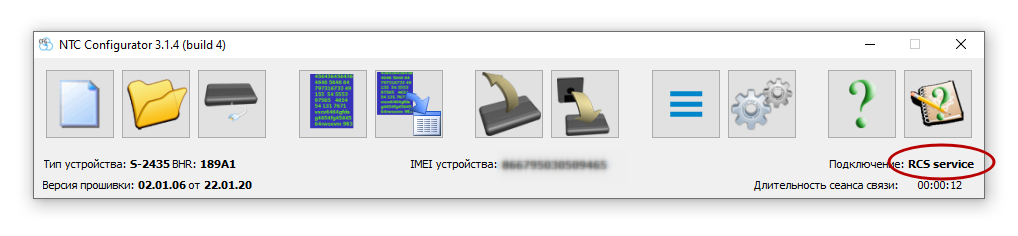

Через некоторое время (от 5 до 30 сек) окно удаленного соединения закроется автоматически, и в основном окне NTC Configurator появятся основная информация об устройстве: «тип устройства», «BHR», «версия прошивки», «версия платы», «IMEI устройства» и тип соединения «RCS-service».
После этого станут доступны практически все те же функции, которые доступны при подключении устройства по USB-интерфейсу:
- изменение текущей конфигурации устройства;
- создание и загрузка новой конфигурации;
- обновление прошивки;
- просмотр текущей телеметрии;
- сохранение данных из черного ящика и другие функции программы.
Функция снятия логов при удаленном соединении не доступна
При удаленном соединении можно работать с устройством так же, как и при соединении по USB, но с меньшей скоростью. К примеру, обновление прошивки при удаленном соединении занимает от 8 до 15 минут в зависимости от качества GPRS-соединения устройства с сервером RCS. Также следует учитывать медленную скорость обмена данными при выгрузке телеметрии из устройства за период некоторый период времени с количеством записей более 500.
Связь с устройством будет разорвана после обновления прошивки, записи конфигурации или вручную при нажатии на кнопку «Разъединить» в окне «Удаленное подключение».
