Настроить терминал на работу с сервером мониторинга можно несколькими способами:
- При помощи конфигуратора
- По SMS
¶ Настройка через NTC Configurator
Этот способ позволяет настроить весь, доступный для устройства функционал. Однако, если требуется просто подключить устройство к серверу и обеспечить передачу стандартного набора навигационной информации, то для этого требуется всего несколько простых операций.

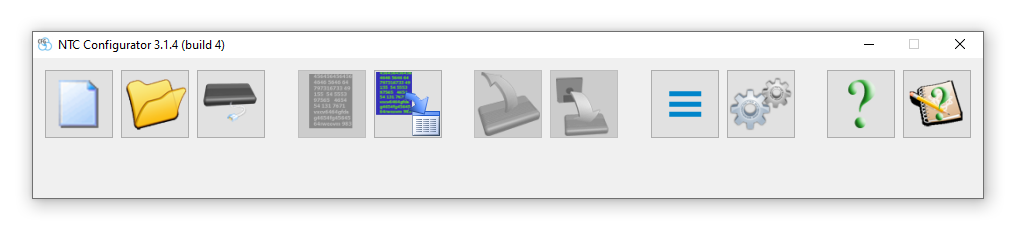

- Запустите программу NTC Configurator
Если у Вас нет программы NTC Configurator, то скачать её можно по этой ссылке.
После скачивания установите программу от имени администратора.
- Подключите устройство к конфигуратору, подождите пока устройство свяжется с конфигуратором. Когда это произойдет, Вы увидите информацию об устройстве.

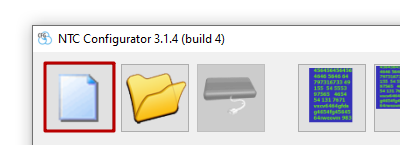

- Создайте новую конфигурацию, нажав на кнопку "Создание новой конфигурации". Программа сформирует рекомендуемые настройки для этого типа устройства.

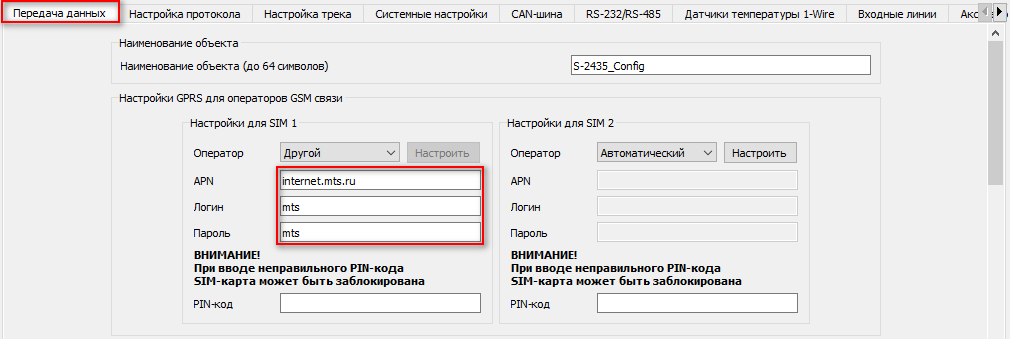

- На вкладке
Передача данныхв поляхAPN,ЛогиниПарольукажите настройки для подключения к Internet.
В примере использованы настройки доступа в Internet для SIM-карт M2MExpress:
APN = interet.mts.ru
Логин = mts
Пароль = mts
Эти параметры зависят от сотового оператора, SIM-карта которого будет установлена в устройство. Значения этих параметров Вы можете узнать в службе технической оператора сотовой связи.
Также, если оставить поля незаполненными, то устройство постарается самостоятельно подобрать нужные значения для известных операторов. Список известных операторов приведен в таблице, которую Вы можете просмотреть нажав на кнопку

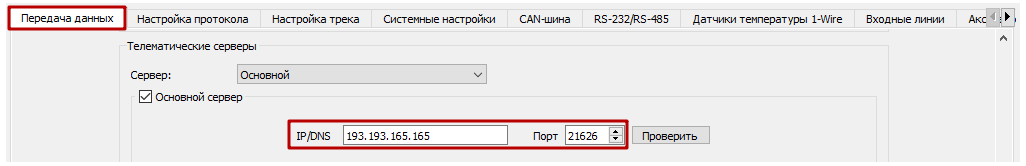

- На вкладке "Передача данных" укажите IP/DNS и Порт сервера мониторинга.
Для линейки устройств Navtelecom 24хх в системе Wialon необходимо использовать IP-адрес 193.193.165.165 и порт 21626.
Значения IP/DNS и Порта обычно индивидуальны для каждого типа оборудования. Значения этих параметров Вы можете узнать в службе технической поддержки сервера мониторинга.
Пример для сервера Wialon:
| Модель устройства | Порт | IP-адрес | DNS-имя |
|---|---|---|---|
| START S-20xx | 22347 |
193.193.165.165 |
nl.gpsgsm.org |
| SMART S-24xx | 21626 |
||
| SIGNAL S-26xx | 21889 |
||
| SIGNAL S-46xx | 22102 |
Остальные настройки следует оставить как есть.
- (не обязательно) Теперь можно перейти к проверке подключения

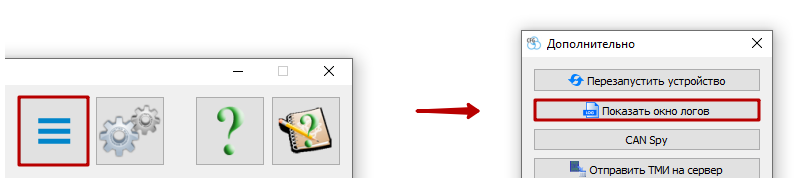

- откройте окно логов

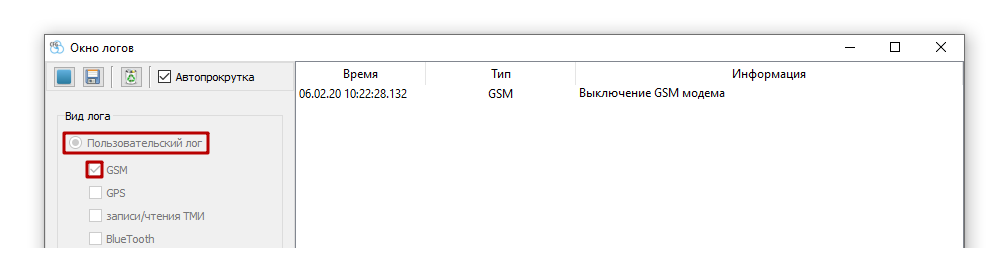

- выберите пользовательский лог GSM и нажмите кнопку запуска лога
- когда устройство попытается установить связь с сервером Вы увидите
Подключение к серверу № 1: TCP 193.193.165.165:21626, протокол FLEX 1.0
- когда процедура авторизации будет успешно завершена Вы увидите
Соединение с сервером № 1 установлено
¶ Настройка через SMS
Этот способ позволяет настроить практически весь, доступный для устройства функционал. Но некоторые настройки задать при помощи SMS крайне сложно. Тем не менее для настройки сервера мониторинга или параметров отрисовки трека этот способ может оказаться самым быстрым.
Настройка производится при помощи команд EDITS, подробно об их особенностях и возможных проблемах написано в этой статье.
Перед формированием SMS узнайте следующие данные:
APN,ЛогиниПарольдля выхода в Internet
(эту информацию можно узнать у оператора сотовой связи, SIM-карта которого будет работать в устройстве)IP/DNSиПортсервера
(эту информацию можно узнать в службе технической поддержки системы мониторинга на которую настраивается устройство)
После получения всех данных можно сформировать SMS:
(для наглядности все данные взяты из примера "Настройка через программу NTC Configurator")
*!EDITS TRANS:SRV1(,,,193.193.165.165,21626),AP1(internet.mts.ru,mts,mts)
После выполнения этой команды устройство ответит в формате
*!EDITS OK, ...
Теперь следует ожидать пока устройство подключится к серверу мониторинга.
