¶ Настройка

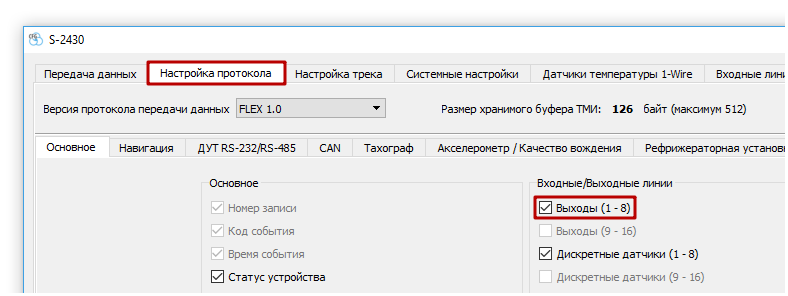

Для отправки на сервер мониторинга состояния выходных линий необходимо установить соответствующий флаг в настройках протокола.

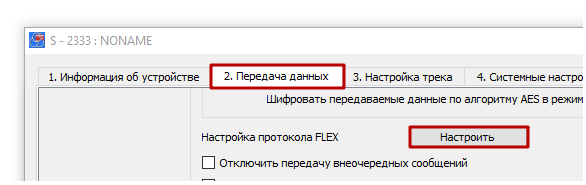

Для устройств S-23xx и S-25xx настройка протокола открывается по кнопке "Настроить" на вкладке "Передача данных"
¶

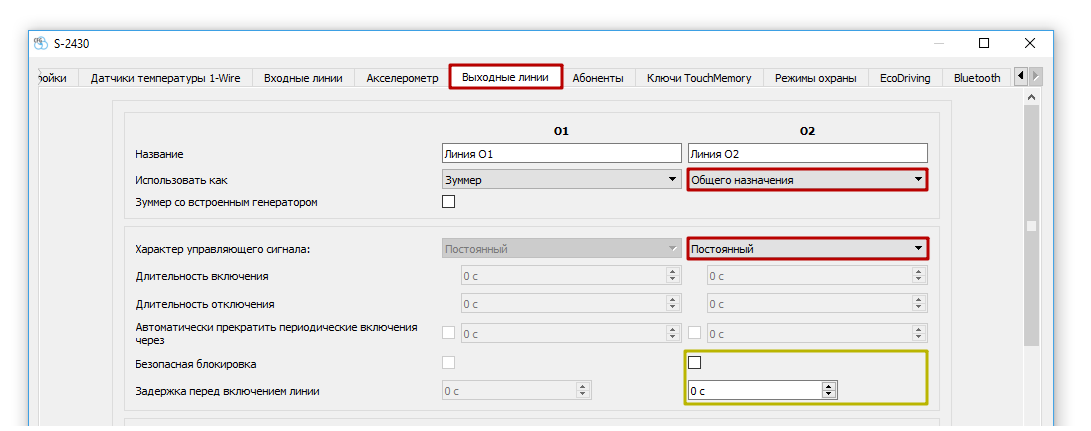

Для управления линией по команде необходимо настроить выбранную линию (в примере приведена линия О2):
| Настройка | Значение |
|---|---|
| "Использовать как" | Общего назначения |
| "Характер управляющего сигнала" | Постоянный |
| "Безопасная блокировка" | Выкл |
| "Задержка перед включением линии" | 0 сек |
"Безопасная блокировка" - если флаг установлен, то по команде "Включить линию", соответствующая входная линия активируется только если скорость, зафиксированная навигационным приемником меньше, чем 20 км/ч.
Если навигационные данные не достоверны, то скорость принимается равной 0 км/ч.
Т.е. если во время движения пропадает навигация, то текущая скорость будет приравнена к 0 и может быть совершена блокировка.
Команда на активацию линии сохраняется устройством пока не будет выполнена или до первой перезагрузки устройства.
"Задержка перед включением линии" - если значение параметра равно 0, то линия включается сразу после получения команды "Включить линию", иначе линия включается только по истечении заданного времени.
¶ Подключение

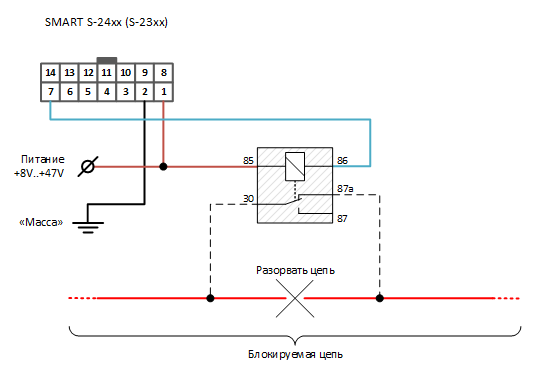

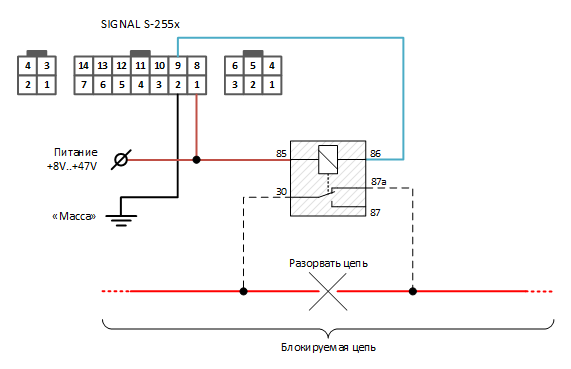

При срабатывании на выходных линиях появляется "масса".
При выключении на выходных линиях пропадает "масса" (линия находится в Z-состоянии).
¶ Управление
Управление производится при помощи команд. Команда управления выходами устройства позволяет включать или выключать один или несколько выходов одновременно.
¶ Запрос/Команда
- Формат:
*!SETOUT<s><num><new_state>,<num><new_state>... - Описание:
<s>- разделитель параметров - пробел
<num>- Номер выходной линии, состояние которой необходимо изменить. Нумерация начинается с 1.
<new_state>- Состояние выходной линии, которое необходимо установить:
Y - включить;
N - выключить.
Команда позволяет устанавливать состояние нескольких линий одновременно. Состояние линий, номера которых не указаны в команде не изменяется.
- Пример:
*!SETOUT 2Y
¶ Ответ
- Формат:
*@SETOUT<s><result>,<num><cur_state>,<num><cur_state>... - Описание:
<s>- разделитель параметров - пробел
<result>- Результат обработки команды:
OK - команда выполнена;
FAIL - ошибка выполнения команды.
<num>- Номер выходной линии, состояние которой необходимо изменить. Нумерация начинается с 1.
<cur_state>- Текущее состояние выходной линии:
Y - включена;
N - выключена. - Пример:
*@SETOUT OK,2Y
¶ Проверка

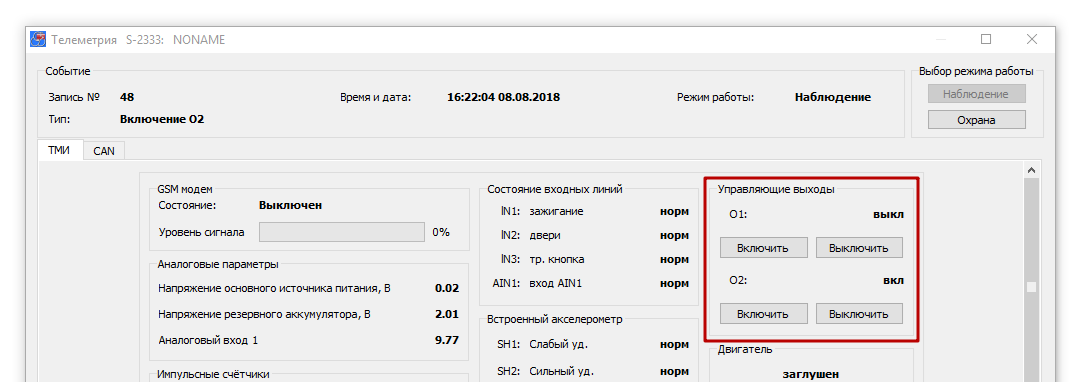

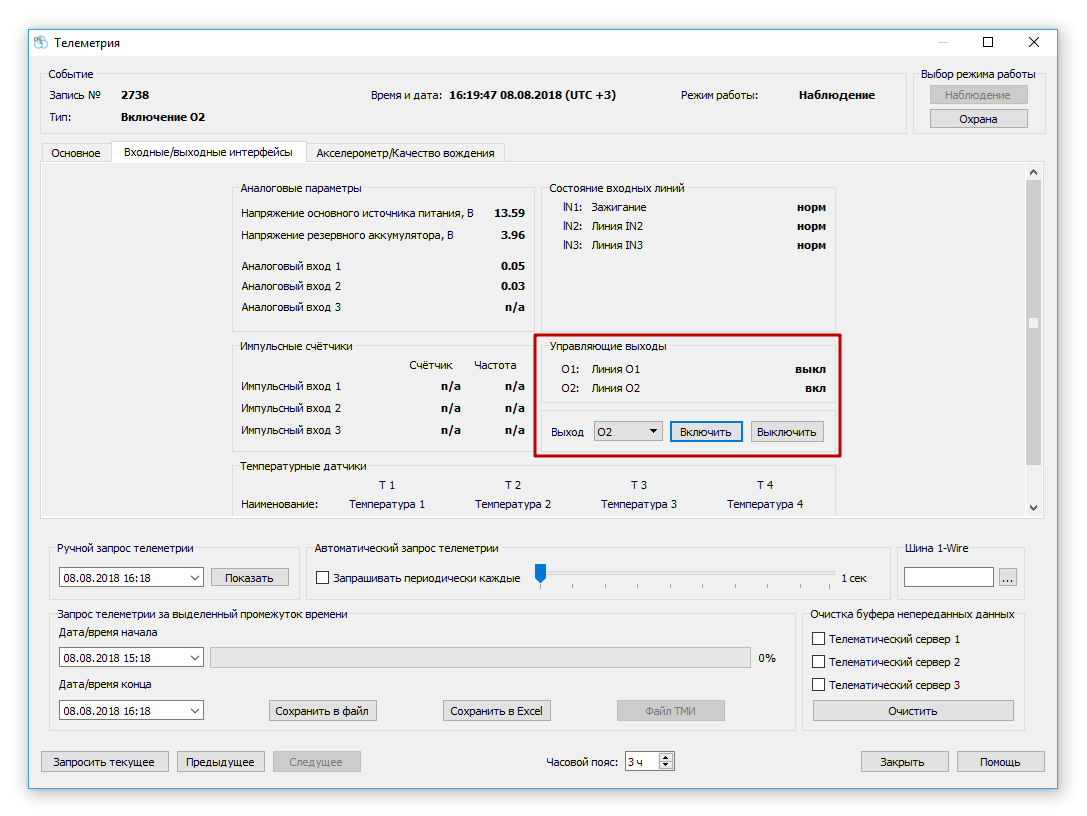

Для проверки можно использовать окно "Телеметрия" конфигураторе
