¶ Настройка протокола
Вкладка позволяет настроить набор данных, сохраняемых устройством в энергонезависимой памяти, а так же выбрать версию протокола FLEX для передачи данных на сервер мониторинга.
"Настройка протокола хранения" - этот параметр позволяет определить версию протокола FLEX, в которой устройство будет передавать данные на сервер мониторинга.
Набор параметров, которые устройство может передать на сервер зависит от версии протокола (чем выше версия, тем больший набор параметров может быть выбран).
Каждый параметр имеет свой размер. Максимальный размер буфера для хранения параметров в энергонезависимой памяти ограничен.
В поле "Размер передаваемого буфера ТМИ" отображается суммарный размер всех выбранных в данный момент параметров и максимально допустимый размер буфера.
В устройстве используется динамическая структура хранения информации в энергонезависимой памяти, т.е. устройство может хранить только те параметры, которые выбраны пользователем.
Для выбора параметра необходимо установить флаг напротив его названия.
Если необходимо выбрать параметр для сохранения в энергонезависимой памяти, который не поддерживается текущей версией протокола, то следует:
1. Установить максимальную версию протокола.
2. Выбрать параметр.
3. Вернуть прежнее значение версии протокола.
¶ Отображение параметров
В зависимости от того выбран параметр и возможна ли его передача на сервер приняты следующие правила отображения параметров:
-
Параметр хранится в энергонезависимой памяти и передается на сервер:
-
Параметр хранится в энергонезависимой памяти, но не передается на сервер:
-
Параметр не хранится в энергонезависимой памяти и не передается на сервер:
Правила отображения не действительны для трех системных параметров:
"Номер записи", "Код события" и "Время события".
Эти параметры всегда хранятся в энергонезависимой памяти и всегда передаются на сервер.
¶ Форматирование энергонезависимой памяти
Т.к. в процессе конфигурирования может быть изменен используемый размер буфера, устройству необходимо в некоторых случаях форматировать энергонезависимую память.
В процессе форматирования все телематические записи будут удалены.
Нумерация новых записей будет начинаться с 1.
Существует 3 диапазона размера буфера:
- от 0 до 127 байт
- от 128 до 255 байт
- от 256 до 512 байт
Если на устройство загружена конфигурация, размер которой отличается от старого диапазона, устройство производит форматирование энергонезависимой памяти.
Форматирование длится до 30 секунд после включения устройства, при этом индикатор SYS моргает один раз в полсекунды в течение всего времени форматирования.
¶ Пользовательские параметры
Для передачи параметров, которые жестко не закреплены за определенными «полями» протокола обмена данными, используются «Пользовательские параметры» – универсальные «контейнеры» для передачи произвольной информации на сервер мониторинга.

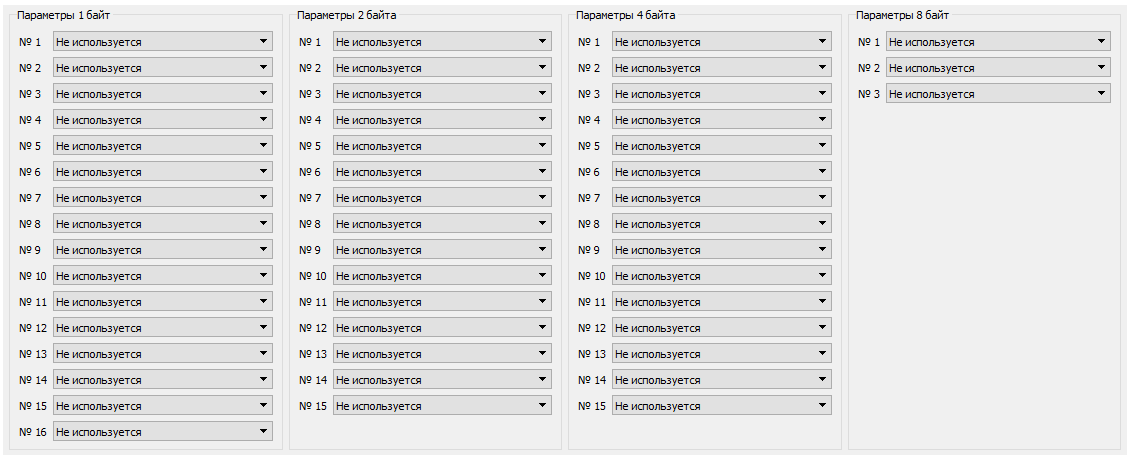

«Пользовательские параметры» разбиты на 4 группы согласно их размеру:
- 1-байтовые;
- 2-байтовые;
- 4-байтовые;
- 8-байтовые.

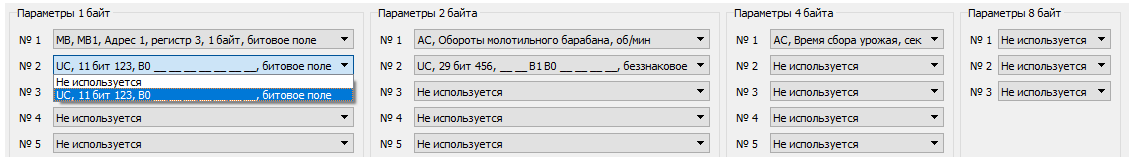

Для передачи параметра на сервер необходимо выбрать его в выпадающем списке в соответствующем поле:
Список доступных для передачи параметров изначально пуст или ограничен некоторыми стандартными пунктами. Но он автоматически дополняется новыми пунктами, которые формируются согласно настройкам на вкладках:
- "CAN-шина";
- "RS-232/RS-485" (если выбран тип устройства «ModBus»);
- "Bluetooth" (если выбран датчик, использующий пользовательские параметры);
- "Complex Events" (если была открыта программа, использующая пользовательские параметры).
В дальнейшем, по мере необходимости, список доступных для выбора параметров будет расширяться.
