¶ Задача
¶ Основные условия
По команде (SMS, USB, Internet или Bluetooth) устройство выполняет одно из 3х действий:
- Активирует "Плавную" блокировку
- Активирует "Мгновенную" блокировку
- Отключает блокировку
¶ Дополнительные условия
- Мгновенная блокировка может сработать только если в команде будет введен специальный пароль.
- Когда запускается плавная блокировка
Выход 2активирует оповещение зуммером.
¶ Пример программы
¶ Реализация

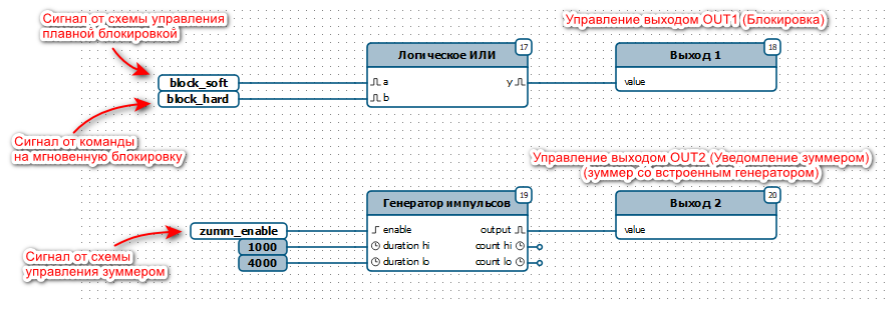

Выход 1 и Выход 2 должны быть настроены как Общего назначения.
На Выход 1 подключается «нормально замкнутое» реле. При помощи этого реле рекомендуется разрывать цепь «Зажигание».
На Выход 2 (опционально) подключается зуммер со встроенным генератором, который будет уведомлять водителя о том, что начат процесс плавной блокировки.

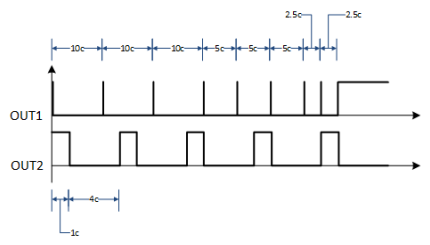

Схематично работу выходов при включении плавной блокировки можно изобразить так:
Для управления устройством необходимо использовать команду *!CEVT p1,p2
p1- тип блокировки:
0 - отключить блокировку (пароль не нужен)
1 - плавная блокировка (пароль не нужен)
2 - мгновенная блокировка (пароль обязательно нужно указать)p2- пароль для мгновенной блокировки (значение пароля в тестовой программе12345)
Примеры команд:
*!CEVT 1
*!CEVT 2,12345
*!CEVT 0
¶ Схема
Общая структура программы выглядит просто – она состоит из двух последовательных блоков «Действие»:
«Инициализация после включения» - блок необходим для считывания последнего известного состояния Выхода 1, чтобы восстановить статус блокировки. Если этот блок не использовать, то функционал работать будет, но после перезагрузки устройства Выход 1 будет разблокирован независимо от того находилось устройство в состоянии блокировки или нет.
«Плавная блокировка» - основная логика и операции для работы требуемого функционала.
¶ Инициализация

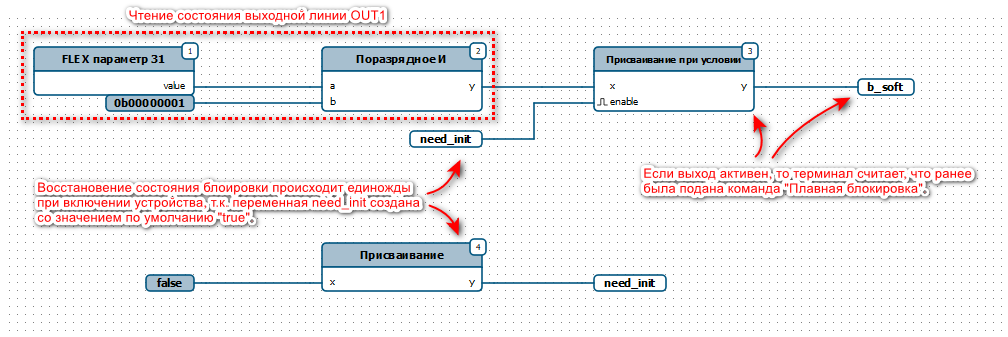

Действие «Инициализация после включения»
¶ Блокировка

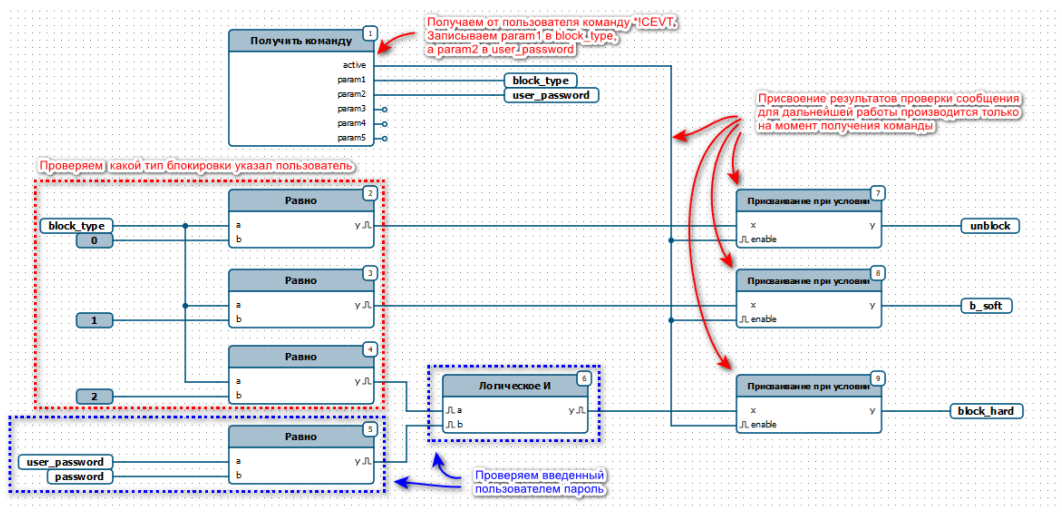

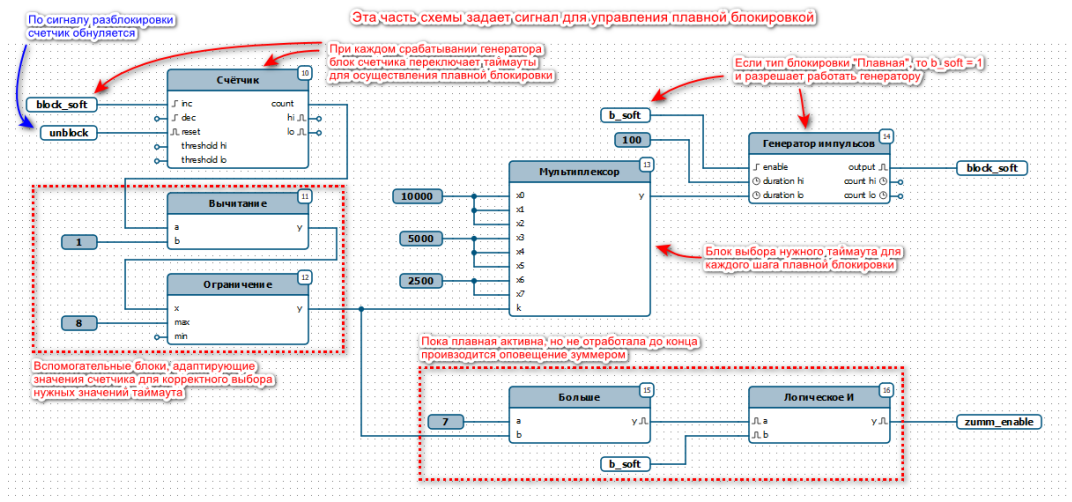

Действие «Плавная блокировка»
