¶ Общее
Программа предназначена для получения данных от устройства РефКонтроль, которое считывает рабочие и эксплуатационные параметры рефрижераторных установок и передает их в устройство.
Программа составлена инженером ООО "Балтавтоматика" Яковчуком Алексеем.
Контакты для связи: support@baltgps.ru, baltgps.ru.
РефКонтроль подключается к рефрижераторной установке по RS-232/CAN, а к устройству - по RS-485/RS-232.
Программа Complex Events прослушивает интерфейс RS-485 (RS-232), разбирает пакеты от РефКонтроль и записывает полученные значения в "Пользовательские параметры CE".
¶ Загрузки
Основное:
Дополнительно:
Файл с программой
Руководство по эксплуатации¶ Список поддерживаемых установок
- Carrier Vector 1550
- Carrier Vector 1850
- Thermo King SLX 200
Список поддерживаемых актуален на момент написания статьи 18.07.2026 и постоянно расширяется.
О поддержке других моделей рефрижераторов уточняйте обратитесь к разработчику скрипта - support@baltgps.ru
¶ Реализация
¶ Общая логика
Программа прослушивает интерфейс RS-485 (RS-232) и разбирает данные, которые РефКонтроль получает от рефрижераторной установки.
Общая схема обмена:
Carrier Vector 1550/1850 <-> RS-232/CAN <-> РефКонтроль <-> RS-485/RS-232 <-> Устройство
¶ Основные параметры
- Температура подающего воздуха
SAT. - Температура обратного воздуха
RAT. - Температура окружающей среды
AAT. - Установленная температура
SPT. - Температура окончания оттаивания
DTT. - Температура двигателя
ENCT. - Обороты двигателя
ENRPM. - Напряжение заряда
BTYV. - Моточасы и суммарное время работы установки.
- Количество циклов запуска.
¶ Дополнительные параметры
-
Часы на высоких оборотах
-
Время включённой установки (Общее)
-
Часы работы (На стоянке от сети)
-
Часы работы компрессора
-
Сила тока линии_1 (AC 1)
-
Сила тока линии_2 (AC 2)
-
Постоянный ток (DC)
-
Температура выхода испарителя (EVOT)
-
Температура нагнетания конденсатора (CDT)
-
Клапан модуляции всасывания (CSMV)
-
Клапан испарителя (EVXV)
-
Также возможна расшифровка не стандартных параметров
Если рефрижераторная установка выключена, часть температурных параметров может отсутствовать.
В этом случае, в системе мониторинга рекомендуется обрабатывать специальное значение-128как признак отсутствия валидных данных.
¶ Настройка
В приложенном шаблоне объекта для системы мониторинга Wialon примеры настройки датчиков для корректного отображения параметров рефрижераторной установки в системе.
¶ Подключение
Электропитание устройства РефКонтроль осуществляется от цепи 12/24 В через предохранитель номиналом 1 А. Точки подключения аналогичны с блоком мониторинга.
Рекомендуемая точка подключения к линии данных Carrier Vector - штатный трехпиновый разъем Delphi с маркировкой SLP A/B/C (Satcom), расположенный под корпусом блока управления рефрижераторной установки.
Точная распиновка разъема SLP A/B/C зависит от конкретной модели и версии контроллера рефрижераторной установки. При монтаже необходимо использовать инструкцию по подключению РефКонтроль для Carrier Vector 1550/1850.
Линии подключения РефКонтроль:
| Линия | Назначение |
|---|---|
GND |
Общая масса |
+12V |
Питание устройства через предохранитель 1 А |
RS-485 B |
Линия данных B к терминалу Navtelecom |
RS-485 A |
Линия данных A к терминалу Navtelecom |
RS-232 TX |
Передача данных к рефрижераторной установке |
RS-232 RX |
Прием данных от рефрижераторной установки |
¶ В конфигурации устройства

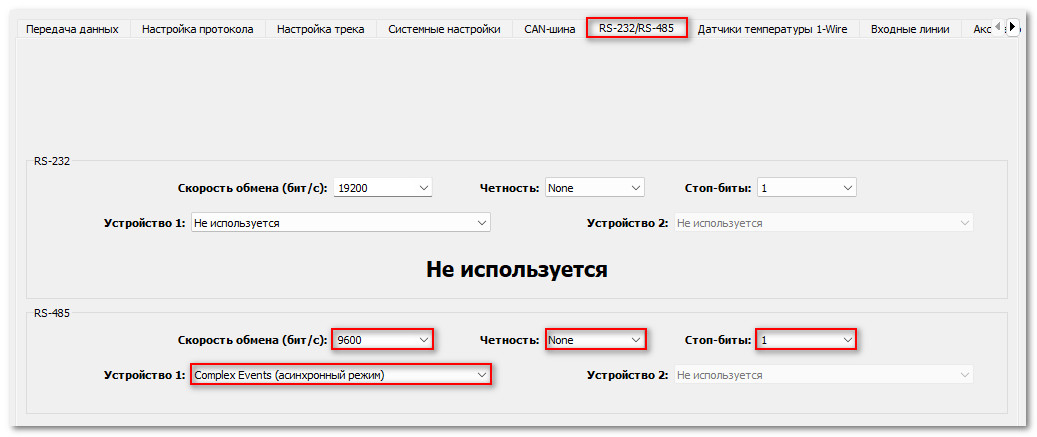

¶ На вкладке "RS-232/RS-485"
На интерфейсе RS-485 выберите:
| Настройка | Значение |
|---|---|
| Устройство | Complex Events (асинхронный) |
| Скорость | 9600 |
| Четность | None |
| Стоп-биты | 1 |
¶ На вкладке "Complex Events"
- Включите функцию Complex Events и запишите конфигурацию в устройство.
- Повторно подключитесь к устройству.
- Загрузите программу в устройство
Статья с анимацией перечисленных выше действий
¶ В протоколе передачи данных

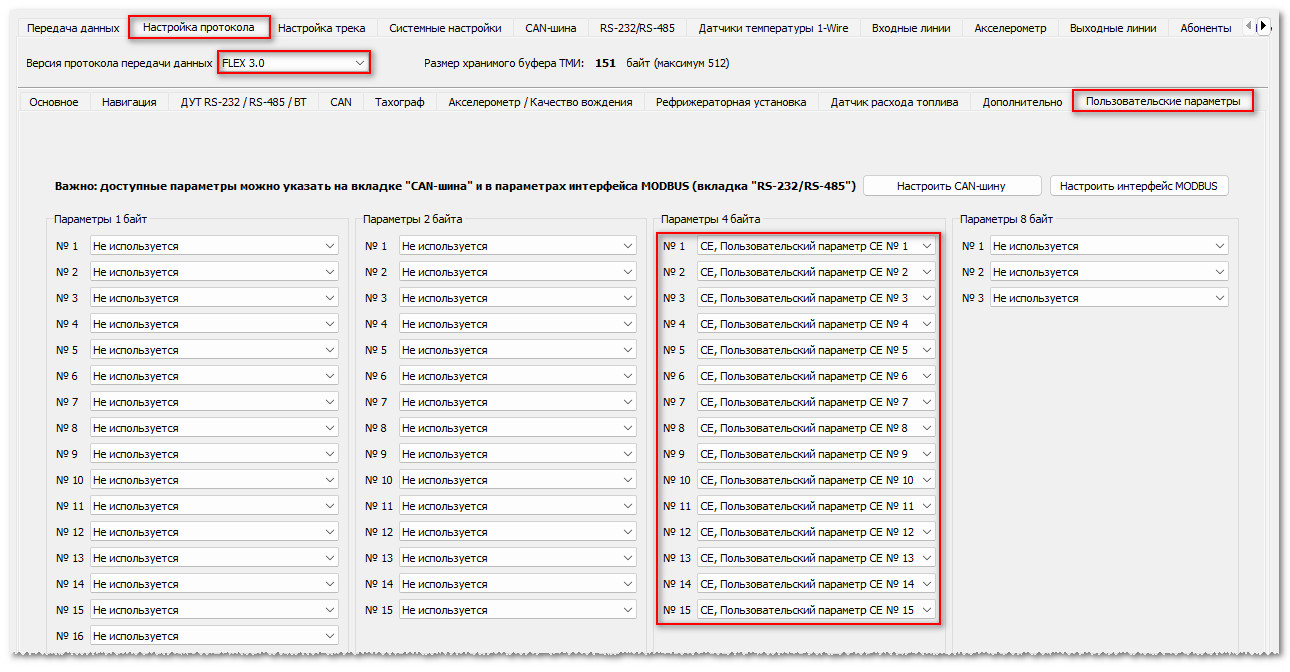

Настройте передачу "Пользовательских параметров CE" в систему мониторинга:
Все параметры должны передаваться как Пользовтаельские 4 байта
| CE Параметр |
Связанная переменная |
Описание | Тип переменной |
|---|---|---|---|
| 1 | en_ct | Температура двигателя ENCT |
FLOAT |
| 2 | engine_rpm | Обороты двигателя | U32 |
| 3 | bt_yv | Напряжение заряда BTYV |
FLOAT |
| 4 | en_hours_total | Моточасы работы двигателя, общие | U32 |
| 5 | en_hours_ext_pow | Часы работы от внешнего питания | U32 |
| 6 | on_hours_total | Общее время включенной установки | U32 |
| 7 | en_hours_h_speed | Моточасы на высоких оборотах | U32 |
| 8 | startup_cycles | Количество циклов запуска | U32 |
| 9 | sat_f | Температура подающего воздуха SAT |
FLOAT |
| 10 | rat_f | Температура обратного воздуха RAT |
FLOAT |
| 11 | aat_f | Температура окружающей среды AAT |
FLOAT |
| 12 | spt_f | Установленная температура SPT |
FLOAT |
| 13 | dtt_f | Температура окончания оттаивания DTT |
FLOAT |
| 14 | chip_id | Служебный идентификатор устройства | U32 |
| 15 | cpu_temperatur | Температура процессора устройства | FLOAT |

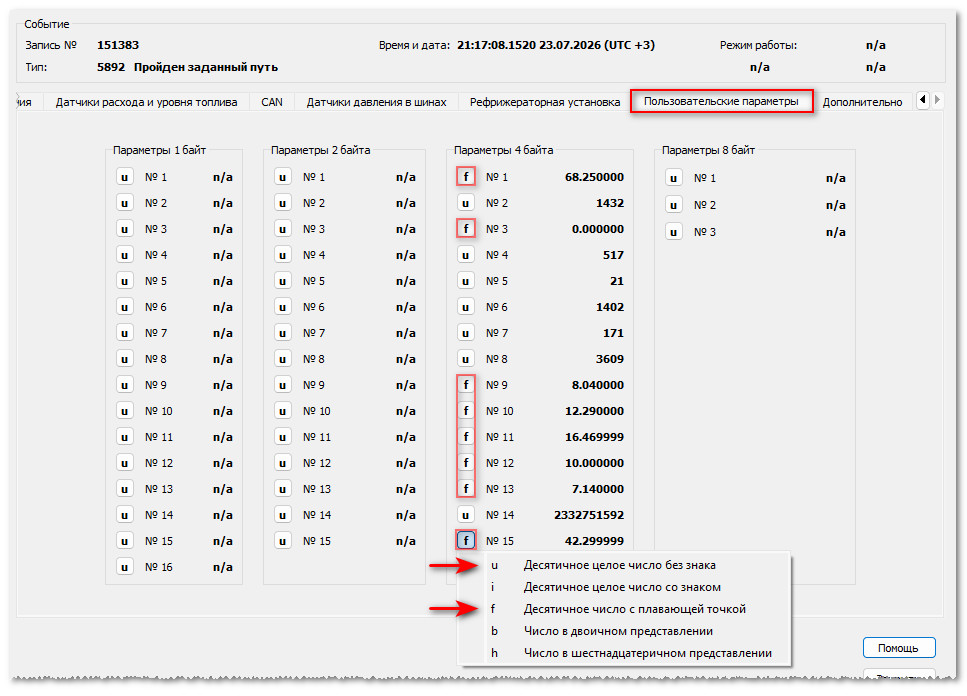

При проверке телеметрии пользовательские параметры 4 байта рекомендуется отображать как
floatдля чисел с плавающей точкой (температуры, напряжение), и какint/uintдля целочисленных значений.Показать пример
Для настройки датчиков в системе мониторинга Wialon можно использовать приложенный шаблон, где заданы датчики, расчетные выражения и единицы измерения для основных параметров рефрижераторной установки.
