¶ Общая информация
Для стабильного приема данных от датчика рекомендуется настроить датчик на выдачу данных с интервалом раз в 10 сек или чаще. При использовании настройки с более редкими интервалами выдачи данных в некоторых ситуациях устройство может периодически "терять" информацию от датчика.
Для работы с датчиком требуется прошивка устройства от 08.10.2026 и новее
¶ Настройка
Идентификация датчика производится по MAC-адресу
В датчике есть режим шифрования.
Если он включен, то при настройке датчика в устройсвах следует прописать ПИН-код для декодирования сообщений датчика
Без шифрования:
*!EDITS BLUETOOTH:GLOBAL(1),CHANNEL1(SENS),SENS1(1,FF:FF:FF:FF:FF:FF,!,!),FS1(6,1),PROTOCOL:FLEX(30,&38[1]78[1]207[111]223[111]238[1]),USRPRM1(is1,sl1,ub1),USRPRM2(as1,as5,as9),USRPRM4(st1)
С шифрованием, пин-код 1234 (см. в теге SENS1):
*!EDITS BLUETOOTH:GLOBAL(1),CHANNEL1(SENS),SENS1(1,FF:FF:FF:FF:FF:FF,!,1234),FS1(6,1),PROTOCOL:FLEX(30,&38[1]78[1]207[111]223[111]238[1]),USRPRM1(is1,sl1,ub1),USRPRM2(as1,as5,as9),USRPRM4(st1)
-

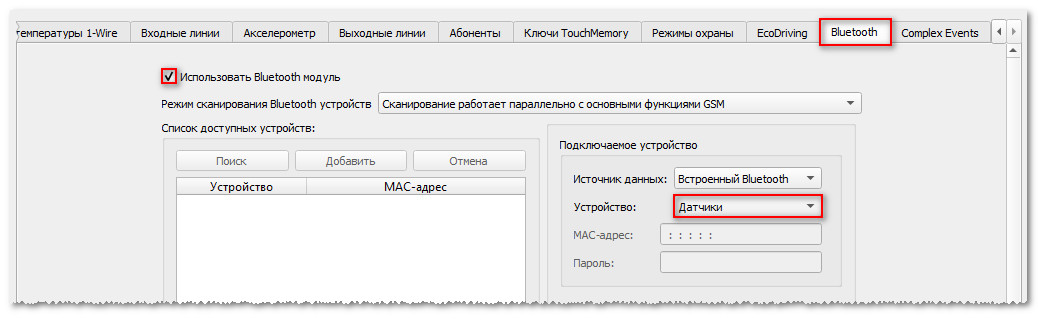

На вкладке Bluetooth

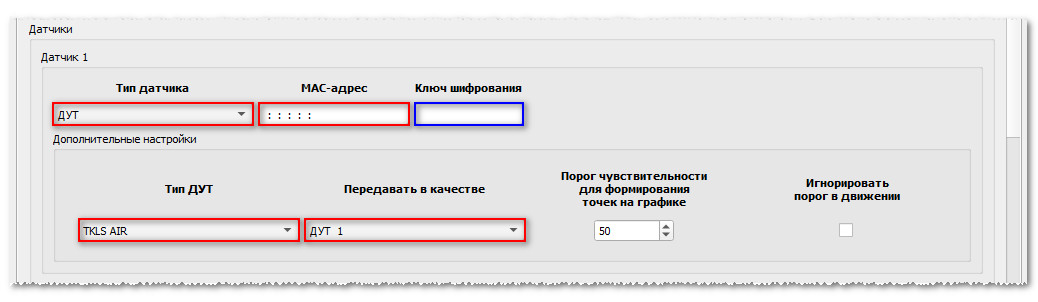

Если режим шифрования ВКЛючен - заполните поле "Ключ шифрования"
Если режим шифрования ВЫКЛючен - очистите поле "Ключ шифрования" -

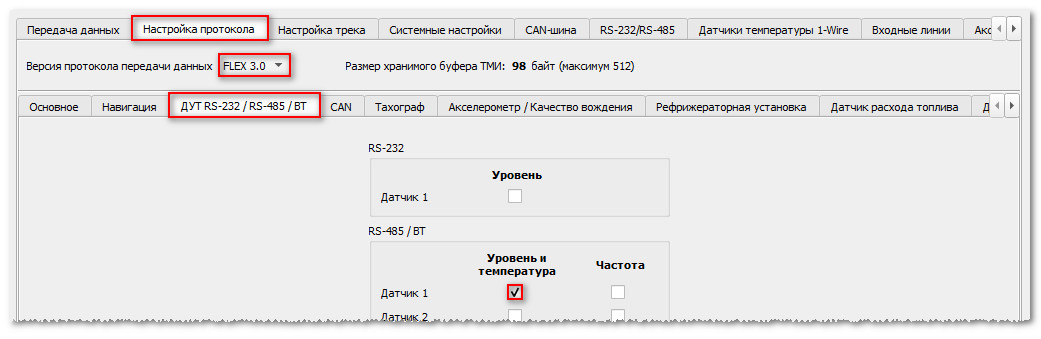

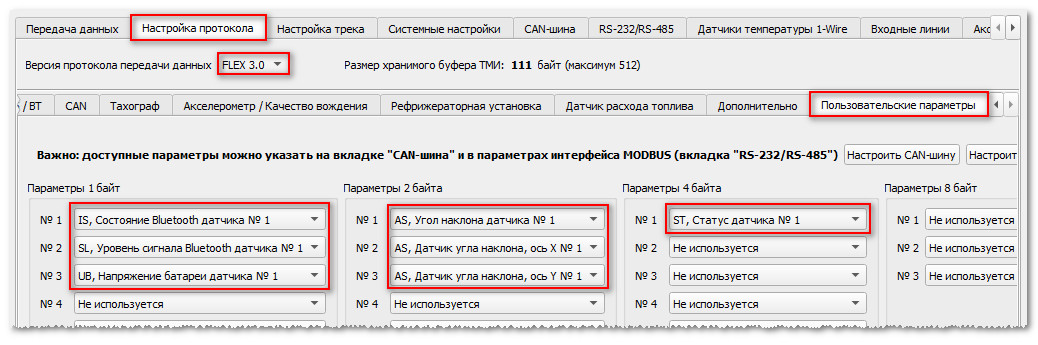

На вкладке Передача данных
¶ Передаваемые данные
Таблица актуальна если настройка произведена по примеру, приведенному выше
| Поле FLEX | Название | Примечание |
|---|---|---|
rs485fuel_level1 |
ДУТ. Уровень топлива, измеренный датчиком уровня топлива 1 RS-485 | Level ADC - показания уровня в отчетах АЦП: 0 ... 65535 |
rs485fuel_temp1 |
ДУТ. Температура, измеренная датчиком уровня топлива 1 RS485 | Temperature - показания температуры: -124 ... 127 Размерность: 1*С/бит Error - код ошибки: -127 - короткое замыкание измерительных трубок -126 - неисправность измерительных трубок (обрыв контакта) -125 – значение выходит за пределы калибровки датчика |
user_1u_1 |
is1. Статус Bluetooth датчика №1 | Битовое поле: бит 1 - датчик подключен биты 1...7 - резерв |
user_1u_2 |
sl1. Уровень сигнала датчика №1 | Диапазон значений: -128 ... 127 Размерность: 1dBm/бит |
user_1u_3 |
ub1. Напряжение батареи датчика №1 | U bat – напряжение батареи датчика: 0 ... 255 Размерность: 0.1В/бит |
user_2u_1 |
as1. Датчик угла наклона №1 | Vertical angle - угол от вертикальной оси: 0 ... 180 Размерность: 1*/бит |
user_2u_2 |
as5. Датчик угла наклона: ось X №1 | Roll - угол крена: -90 ... 90 Размерность: 1*/бит |
user_2u_3 |
as9. Датчик угла наклона: ось Y №1 | Pitch - угол тангажа: -90 ... 90 Размерность: 1*/бит |
user_4u_1 |
st1. Статус датчика №1 | Info - информационное поле: бит 2 - шифрование данных по PIN-коду датчика биты 4...3 - формат данных: 0 - уровень топлива биты 7...5 - счетчик пакетов, наращивается на 1 с каждым сообщением1 - акселерометр |
