Функция позволяет подключать к устройству систему Axisload, передающую данные в формате JSON.
Устройство умеет получать от системы следующий набор данных:
На момент написания статьи функция находится на стадии тестирования и настройка производится только при помощи команд.
Если после настройки командой внести изменения в конфигурацию при помощи NTC Configurator, то настройки AXISLOAD будут сброшены

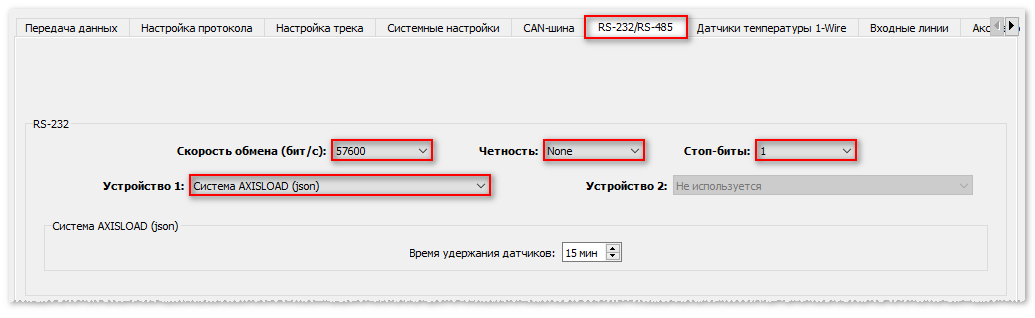

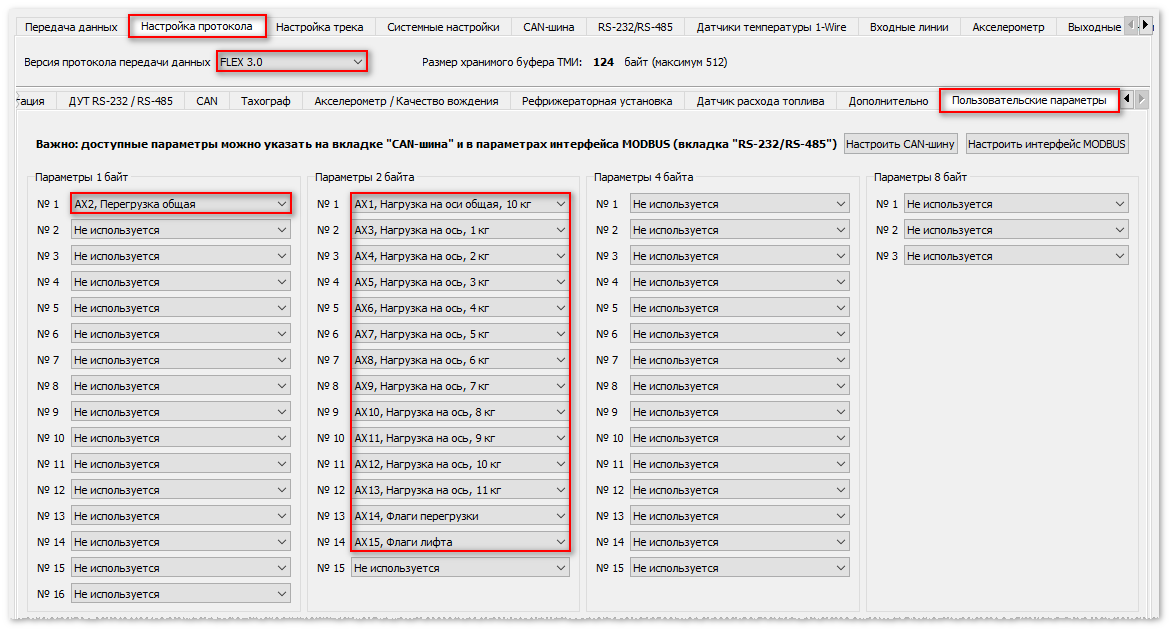

*!EDITS PROTOCOL:FLEX(30,&207[1]223[1111]227[1111]231[1111]235[11]),USRPRM1(ax2),USRPRM2(ax1,ax3,ax4,ax5,ax6,ax7,ax8,ax9,ax10,ax11,ax12,ax13,ax14,ax15),RS232:OPTIONS(AXIS,!,57600,0,1)

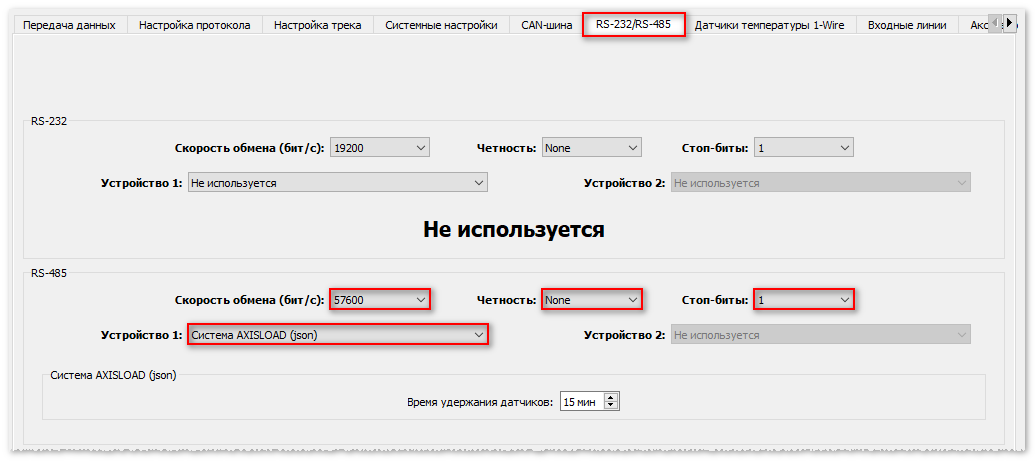

*!EDITS PROTOCOL:FLEX(30,&207[1]223[1111]227[1111]231[1111]235[11]),USRPRM1(ax2),USRPRM2(ax1,ax3,ax4,ax5,ax6,ax7,ax8,ax9,ax10,ax11,ax12,ax13,ax14,ax15),RS485:OPTIONS(AXIS,!,57600,0,1)
| Поле FLEX | Название | Примечание |
|---|---|---|
user_2u_1 |
Суммарная нагрузка | Суммарная нагрузка по осям прицепа: 0 .. 65535 Размерность: 10кг/бит |
user_1u_1 |
Суммарная перегрузка | Глобальный флаг перегрузки: 0 - Норма 1 - Перегрузка |
user_2u_2 |
Нагрузка на ось 1 | Нагрузка на ось тягача: 0 .. 65535 Размерность: 1кг/бит |
user_2u_3 |
Нагрузка на ось 2 | см. Нагрузка на ось 1 |
user_2u_4 |
Нагрузка на ось 3 | см. Нагрузка на ось 1 |
user_2u_5 |
Нагрузка на ось 4 | см. Нагрузка на ось 1 |
user_2u_6 |
Нагрузка на ось 5 | Нагрузка на ось прицепа: 0 .. 65535 Размерность: 1кг/бит |
user_2u_7 |
Нагрузка на ось 6 | см. Нагрузка на ось 5 |
user_2u_8 |
Нагрузка на ось 7 | см. Нагрузка на ось 5 |
user_2u_9 |
Нагрузка на ось 8 | см. Нагрузка на ось 5 |
user_2u_10 |
Нагрузка на ось 9 | см. Нагрузка на ось 5 |
user_2u_11 |
Нагрузка на ось 10 | см. Нагрузка на ось 5 |
user_2u_12 |
Нагрузка на ось 11 | см. Нагрузка на ось 5 |
user_2u_13 |
Флаги перегрузки | Флаги перегрузки: bit0 - Ось 1 bit1 - Ось 2 ... bit10 - Ось 11 Значения: 0 - Норма 1 - Перегрузка |
user_2u_14 |
Флаги лифта | Флаги подьема оси: bit0 - Ось 1 bit1 - Ось 2 ... bit10 - Ось 11 Значения: 0 - Опущена 1 - Поднята |
