¶ Общая информация
Функция позволяет устройству напрямую считывать данные с рефрижераторной установки Carrier.
Поддерживаются установки:
- Vector 15xx
- Vector 18xx
- Vector 19xx
Устройство умеет получать от системы следующий набор данных:
- Глобальный режим работы
- Моточасы. Наработка дизельного двигателя
- Моточасы. Наработка от электродвигателя (Standby)
- Заданная температура (Setpoint)
- Температура возвратного воздуха (RAT)
- Температура нагнетаемого воздуха (SAT)
- Температура окружающей среды (AAT)
- Температура окончания оттайки / Испаритель (DTT1)
- Температура на выходе испарителя (EVOT)
- Температура охлаждающей жидкости дизеля (ENCT)
- Напряжение аккумуляторной батареи (BATT)
- Обороты двигателя (RPM)
¶ Подключение и настройка
¶ Схема подключения
¶ Настройка
*!EDITS PROTOCOL:FLEX(30,&186[1]189[111]193[11]198[11]223[1111]),USRPRM2(rc11,rc13,rc15,rc37),RS232:OPTIONS(REFR,!,9600,0,1),REFR(Carrier,15)
-

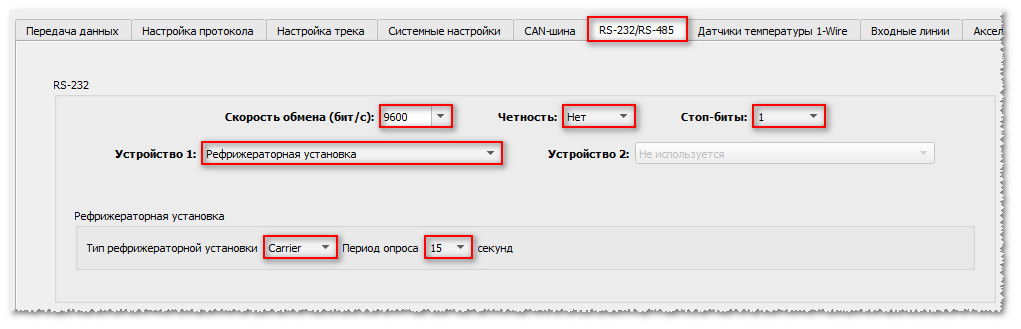

Выберите нужный интерфейс
-

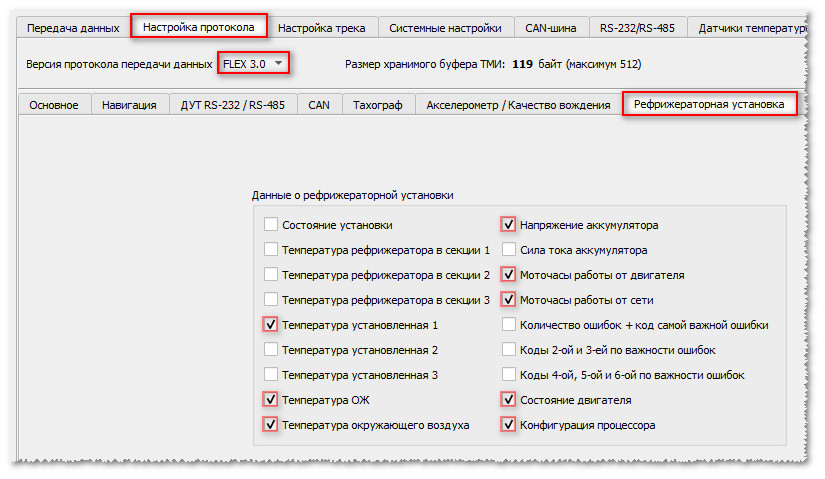

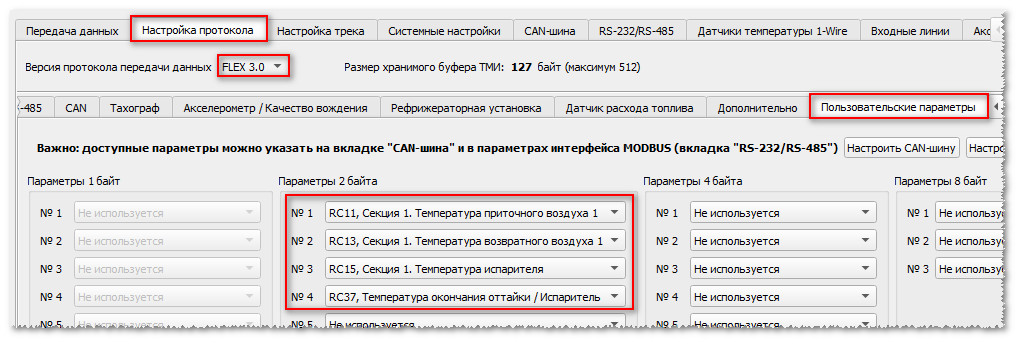

Настройте передаваемые параметры
¶ Передаваемые данные
Таблица актуальна если настройка произведена по примеру, приведенному выше
| Поле FLEX | Название | Примечание |
|---|---|---|
fridge_set_temp1 |
Рефрижераторная установка. Температура установленная 1 | Заданная температура (Setpoint) |
fridge_outside_temp |
Рефрижераторная установка. Температура окружающего воздуха | Температура окружающей среды (AAT) |
fridge_coolant_temp |
Рефрижераторная установка. Температура ОЖ | Температура охлаждающей жидкости дизеля (ENCT) |
fridge_pwr_vlt |
Рефрижераторная установка. Напряжение аккумулятора | Напряжение аккумуляторной батареи (BATT) |
fridge_eng_moto_hours |
Рефрижераторная установка. Моточасы работы от двигателя | Моточасы. Наработка дизельного двигателя |
fridge_elec_moto_hours |
Рефрижераторная установка. Моточасы работы от сети | Моточасы. Наработка от электродвигателя (Standby) |
fridge_engine_rpm |
Рефрижераторная установка. Состояние двигателя | Обороты двигателя (RPM) |
fridge_comp_mode |
Рефрижераторная установка. Конфигурация компрессора | Глобальный режим работы |
user_2u_1 |
rc11. Секция 1: значение датчика температуры питающего воздуха 1 | Температура нагнетаемого воздуха (SAT): -32768 .. 32767 Размерность: 0.1*С/бит |
user_2u_2 |
rc13. Секция 1: значение датчика температуры обратного воздуха 1 | Температура возвратного воздуха (RAT): -32768 .. 32767 Размерность: 0.1*С/бит |
user_2u_3 |
rc15. Секция 1: значение датчика температуры испарителя | Температура на выходе испарителя (EVOT): -32768 .. 32767 Размерность: 0.1*С/бит |
user_2u_4 |
rc37. Температура окончания оттайки / Испаритель | Температура окончания оттайки / Испаритель (DTT1): -32768 .. 32767 Размерность: 0.1*С/бит |
