¶ Настройка

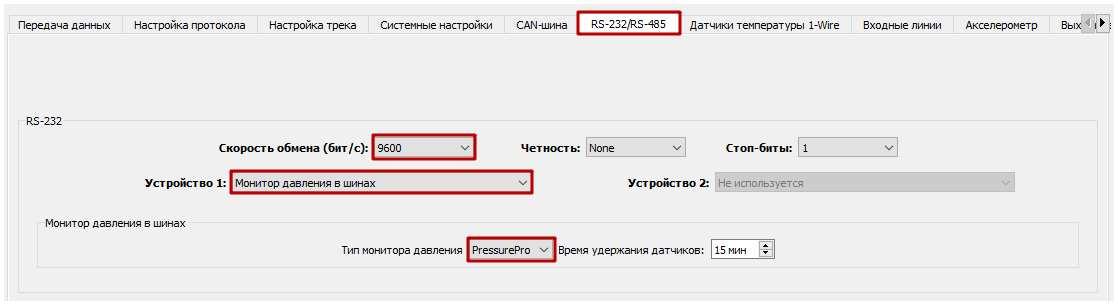

- На вкладке "RS-232/RS-485". Настроить датчик на цифровом интерфейсе
- Для
Pressure Pro(старая модель) установите "Скорость обмена" =38400 - Для
Pressure Pro PULSEустановите "Скорость обмена" =9600

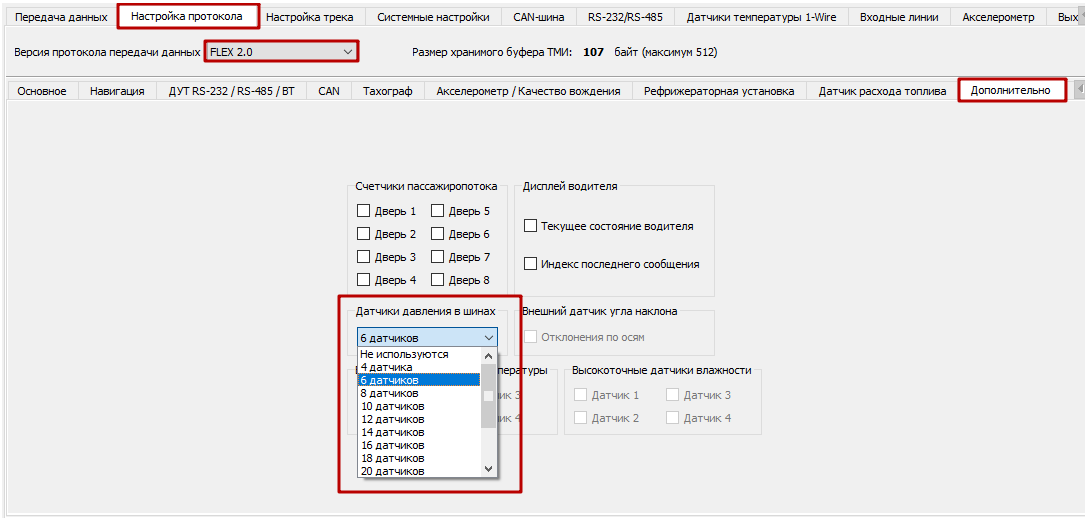

- На вкладке "Настройка протокола".
- Установить "Версия протокола передачи данных" =
FLEX 2.0(или выше) - Выбрать количество передаваемых датчиков.
- Установить "Версия протокола передачи данных" =
¶ Подключение
Для работы комплекта необходимо подключить устройство и датчик по интерфейсу RS-232.
Следует помнить, что схема подключения интерфейса должна быть выполнена перекрестно:
¶ Особенности работы
¶ Номер колеса
При работе с Pressure Pro (старая модель) и Pressure Pro PULSE есть различие в формировании номера колеса.
¶ Pressure pro
Номера колес от Pressure Pro транслируются напрямую от дисплея на сервер без изменения.
¶ Pressure Pro PULSE
В устройствах для Pressure Pro PULSE поддержаны два юнита, "A" и "B". Для юнита "A" номера колёс будут в диапазоне 1 - 127, для юнита "B": 128 - 255.
Нумерация колёс сделана по тому же принципу, как в самом модуле Pressure Pro PULSE, только с таким учётом, что:
- старший бит нумерации в устройстве определяет "юнит", а именно: 0 - "А", 1 - "В";
- следующие 3 бита определяют номер оси;
- оставшиеся младшие 4 бита определяют номер колеса.
Т.е. вот так:
| Номера бит | 7 | 6 5 4 | 3 2 1 0 | |||||
| Назначение | Юнит:0 - "A"1 - "B" |
Ось:0 ... 7 |
Номер колеса:0 ... 15 |
|||||
Пример:
-
Если прибор передает номер колеса
0х54- это информация о правом (4-м) колесе на 5-й оси для юнита "А". -
Если прибор передает номер колеса
0хD4- это информация о правом (4-м) колесе на 5-й оси, но для юнита "В".
Следует учесть, что в телеметрии конфигуратора (и на большинстве серверов мониторинга) эти значения номера колеса будут отображаться в десятичном виде,
84(0х54),212(0хD4)
¶ Набор данных
При работе с Pressure Pro кроме позиции колеса, давления и температуры больше никакие параметры не передаются.
Однако устройство будет формировать внеочередные записи при получении соответствующей информации от системы контроля давления.
¶ Pressure Pro
| Код HEX | Код DEC | Описание |
|---|---|---|
| 0x2524 | 9508 | Падение давления в шине ниже первого установленного порога (presspro: падение давления в шине ниже порога на 12,5%) |
| 0x2525 | 9509 | Падение давления в шине ниже второго установленного порога (presspro: падение давления в шине ниже порога на 25%) |
| 0x2521 | 9505 | Критическая тревога от датчика давления (presspro: разряд батареи датчика) |
¶ Pressure Pro PULSE
| Код HEX | Код DEC | Описание |
|---|---|---|
| 0x2520 | 9504 | Монитор давления в шинах: системная тревога |
| 0x2521 | 9505 | Критическая тревога от датчика давления (presspro: Missing / LowBatt / Delta-Pressure alarm) |
| 0x2522 | 9506 | Подъём температуры шины выше первого установленного порога (presspro: Over-Temp) |
| 0x2524 | 9508 | Падение давления в шине ниже первого установленного порога (presspro: Under-Pressure) |
| 0x2525 | 9509 | Падение давления в шине ниже второго установленного порога (presspro: Extreme-Under-Pressure) |
| 0x2526 | 9510 | Подъём давления в шине выше установленного порога (presspro: Over-Pressure) |
