Для чтения данных CAN-шины необходимо, чтобы был включен CAN-интерфейс. Также, при первом подключении, рекомендуется использовать "Пассивный режим" работы с шиной.
Все необходимые настройки производятся в конфигурации устройства на вкладке CAN-шина.
¶ Описание

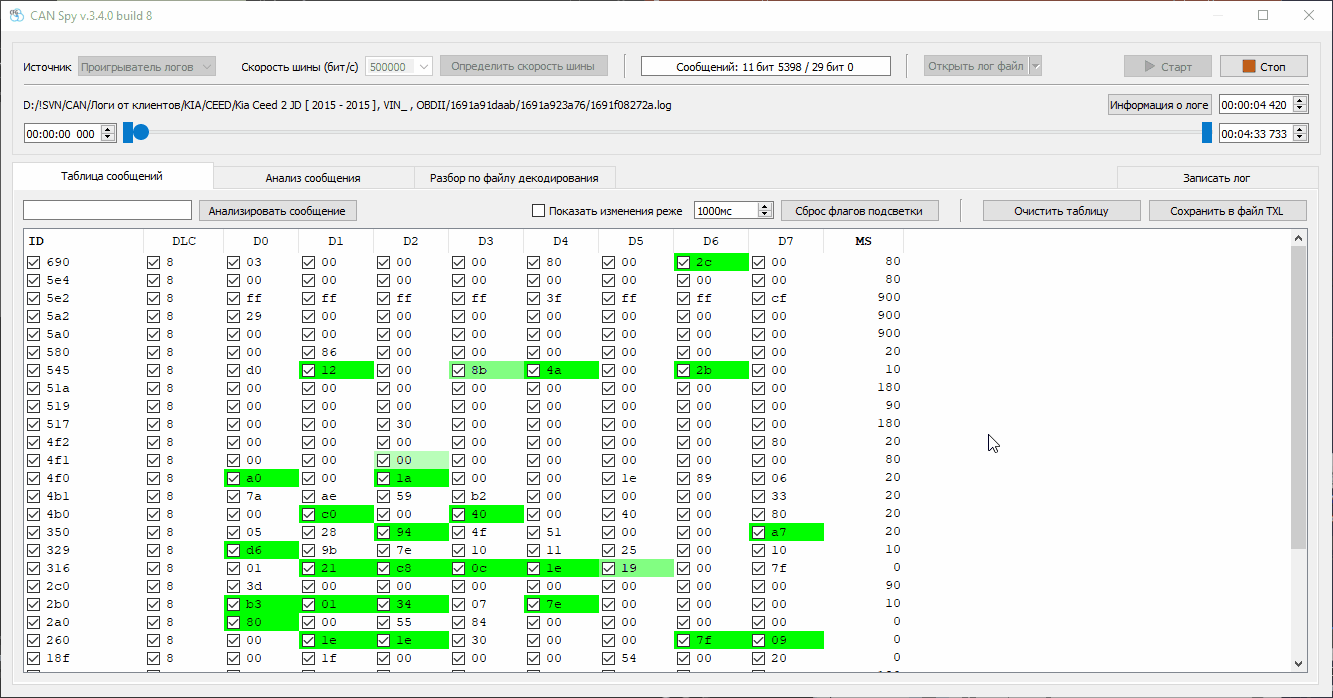

- Устройство подключено к CAN-шине, окно CAN Spy открыто и скорость шины уже определена.
Функция подбора файла доступна как в режиме прямого чтения CAN-шины, так и в режиме проигрывателя логов.
- Переходим на вкладку "Разбор по файлу декодирования".
В верхней части вкладки расположен список с доступными файлами декодирования. Слева от списка расположен фильтр по названиям файлов.
Под списком файлов расположена таблица со списком параметров, которые может разобрать файл:- Темным выделены параметры, которые файл разобрал по текущим данным.
В столбце "Значение" показано значение параметра после разбора. - Серым выделены параметры, которые разобрать по текущим данным не удалось.
- Темным выделены параметры, которые файл разобрал по текущим данным.
¶ Анимация

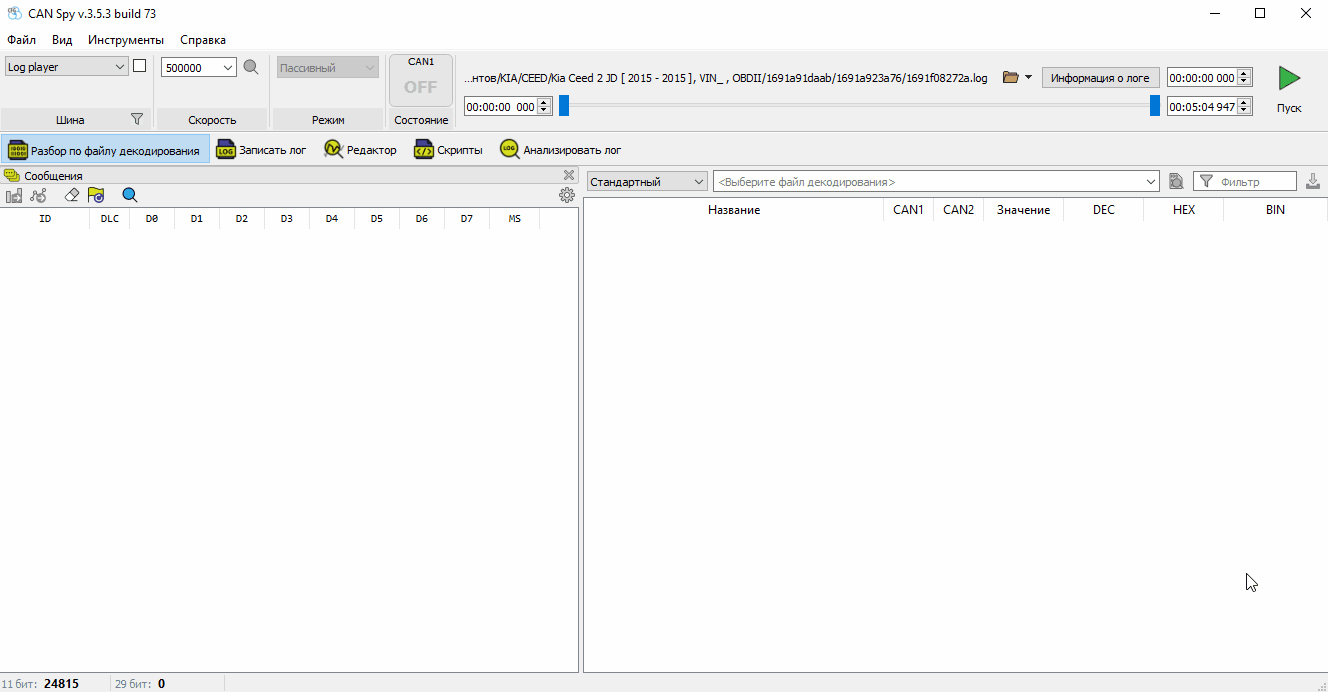

На анимации приведен пример подбора файла декодирования на основании лога KIA CEE'D:
- Вводим в фильтре "kia", чтобы работать только с файлами для этой марки ТС.
- Файлы в списке можно пролистать колесиком мыши, или выбирать нажатием кнопки мыши.
- В ходе перебора файлов можно увидеть примеры того, как различные файлы декодирования поддерживают различный набор параметров. Также, на пример KIA OPTIMA виден пример некорректного разбора пробега ТС (после файла KIA OPTIMA будет выбран действительно подходящий файл KIA CEE'D, чтобы продемонстрировать различия).
¶ Рекомендации
Функция подбора файла декодирования через CAN Spy работает без записи файла в устройство, поэтому позволяет значительно сократить время на подбор файла и проверку значений, которые будут получены из шины в процессе работы.
Всегда проверяйте корректность разбираемых значений по показаниям приборной панели ТС и другим штатным датчикам.
Возможность подбора файла в режиме проигрывателя логов позволяет не задерживать ТС после монтажа для выбора наиболее точно подходящего файла. Можно записать лог (см. статью по записи лога CAN-шины) и отпустить ТС с подключенным устройством. Подобрать нужный файл, после чего удаленно записать его в устройство (см. статью по удаленному подключению).
