¶ Общее описание
В редакторе предусмотрен механизм для отрисовки значений переменных на графиках.
Этот функционал удобен для оценки работы программы в динамике и особенно, когда необходимо проверить результат работы фильтрации какого-либо показателя.
Отобразить константы или значения входов/выходов функций на графике нельзя.
Требуется создать переменную и уже ее визуализировать.
¶ Пример использования

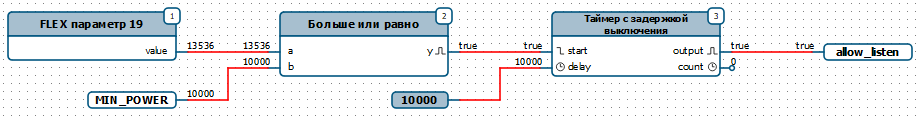

Возьмем фрагмент схемы:
Допустим необходимо отслеживать показания значений в двух точках:
-
Между функцией "FLEX параметр" (FLEX) и функцией "Больше или равно" (GE);
-
Значение переменной
allow_listen.

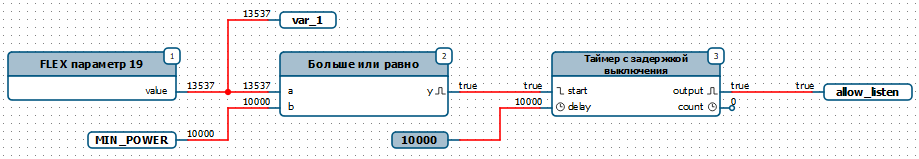

Так как на графике можно отобразить только значения переменных, то для решения задачи потребуется добавить временную переменную для получения данных п.1:

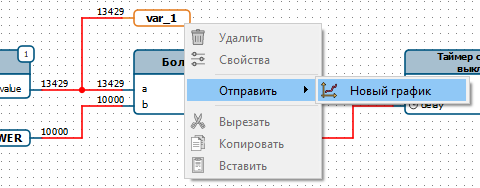

Теперь можно добавить переменные на графики через контекстное меню:

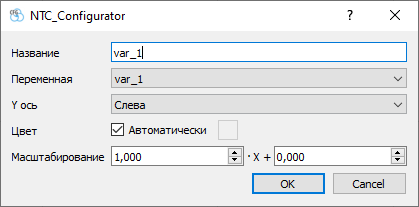

При добавлении переменной на график появится диалог с настройками вывода информации (подробно все настройки будут рассмотрены далее в статье):
Окна с графиками "плавающие" - их можно разместить как внутри интерфейса редактора, так и "вытащить" за пределы редактора (например на другой монитор).

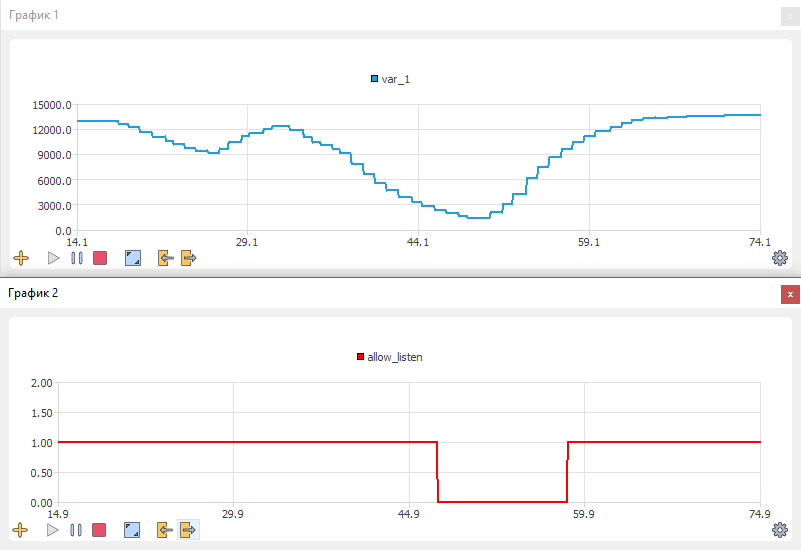

Разместим окна друг под другом, выровняем их ширину и запустим воспроизведение:
Значения считываются с устройства с периодом, заданным в настройках приложения.
