¶ Состав комплекта
Для работы с фотокамерой необходим комплект оборудования:
- Устройство серии "СИГНАЛ"
- SD-карта объемом до 32Гб (отформатированая для работы с файловой системой FAT)
- Адаптер питания фотокамеры для получения стабилизированного напряжения +5 В
- Фотокамера Jiahe JC029F-Y01 / JC403M-W01 (или аналогичная с протоколом обмена "VC0706")
¶ Подключение
Подключаем все элементы комплекта оборудования к питанию, а также соединить интерфейсные линии как показано на схемах ниже.
¶ С адаптером Navtelecom
¶ Для интерфейса RS-232

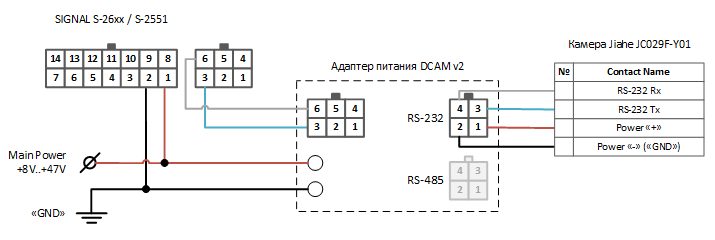

Схема для фотокамеры с интерфейсом RS-232 (JC029F-Y01)
¶ Для интерфейса RS-485

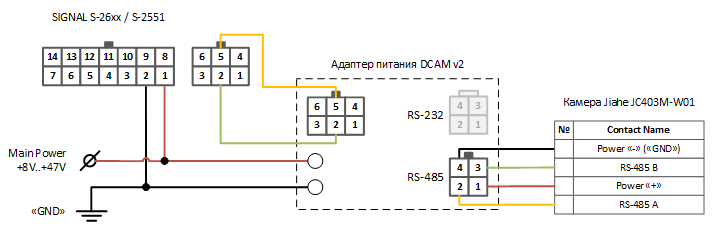

Схема для фотокамеры с интерфейсом RS-485 (JC403M-W01)
¶ Со сторонним адаптером

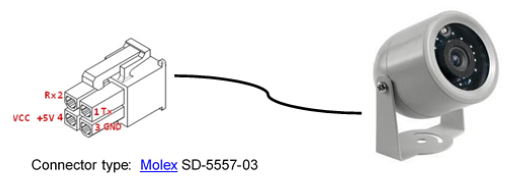

У камер
JC029F-Y01иJC403M-W01разная распиновка разьемов.
Камеры очень требовательны к напряжению питания, при неосторожном подключении есть вероятность вывести фотокамеру из строя.
¶ Для интерфейса RS-232

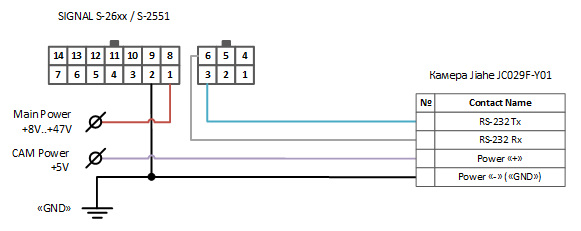

Схема для фотокамеры с интерфейсом RS-232 (JC029F-Y01)
¶ Для интерфейса RS-485

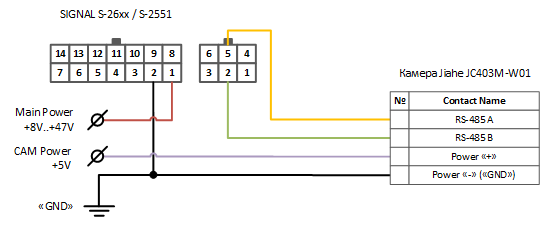

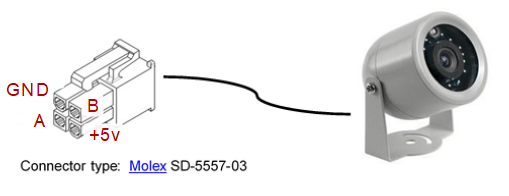

Схема для фотокамеры с интерфейсом RS-485 (JC403M-W01)
¶ Настройка
¶ Настройка протокола

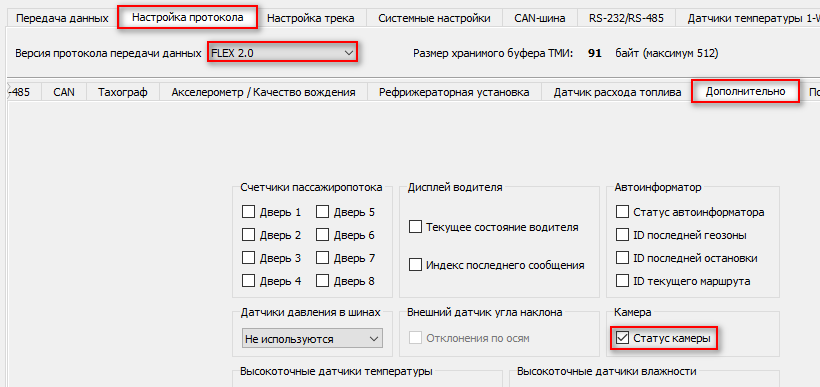

На вкладке "Настройка протокола":
- "Протокол передачи данных" =
FLEX 2.0(или выше) - "Статус камеры" =
"установить флаг"
¶ Настройка интерфейса
На вкладке "RS-232/RS-485" для нужного интерфейса выбрать:
- "Устройство 1" =
Камера - "Четность" =
None - "Стоп-биты" =
1
"Скорость обмена" настраивать нет смысла - устройство подбирает этот параметр автоматически в процессе работы с камерой.
¶ Настройка камеры

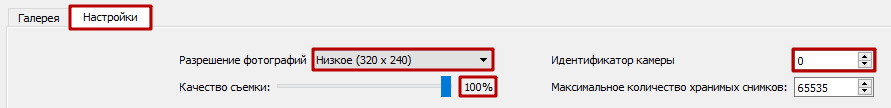

На вкладке "Камера" установить следующие настройки:
¶ Общие настройки
- "Разрешение фотографий" =
Высокое (640х480)илиНизкое (320х240)
При установке Высокого разрешения скорость передачи снимка на сервер около 1.5 минут.
При установке Низкого разрешение скорости передачи снимка на сервер около 0.5 минут.
Время передачи указано для устройсв, работающих в сетях 2G.
- "Качество съемки" =
100% - "Адрес камеры" = установить адрес камеры
Для камеры RS-232 установить адрес
0
Для камеры RS-485 адрес может отличаться от 0 (обычно адрес указан на на упаковке камеры)

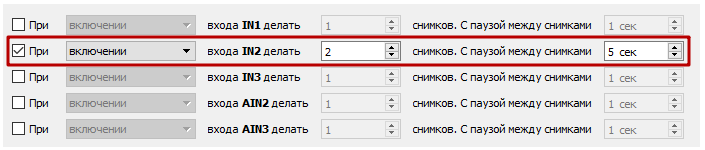

¶ (опционально) Для входных линий
Входная линия должна быть настроена на вкладке "Входные линии"
- установить условие сработки -
включениеиливыключение - установить количество снимков - от
1до65535шт. - установить паузу между снимками - от
1до65535сек.
При разрешении Высокое рекомендуется устанавливать паузу между снимками не менее 6 сек
При разрешении Низкое рекомендуется устанавливать паузу между снимками не менее 3 сек
¶ (опционально) Для расписания
- Задать нужные дни недели
- Установить диапазон времени, внутри которого нужно формировать снимки
- Задать максимальное количество снимков, которое устройство может сделать за этот диапазон времени
- Задать интервал между формированием снимков

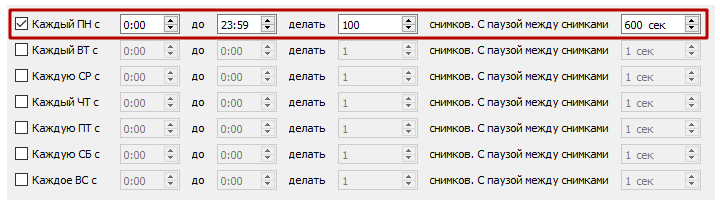

Настройка, приведенная на скриншоте выше расшифровывается так:
КаждыйПонедельникс0:00по23:59устройство будет формировать снимки с интервалом600минут, но не более. чем100штук
¶ Проверка
Перед проверкой необходимо:
- записать конфигурацию в устройство;
- установить отформатированную SD-карту в устройство;
- подключить элементы комплекта друг к другу, затемподключить комплект к питанию.
¶ Телеметрия

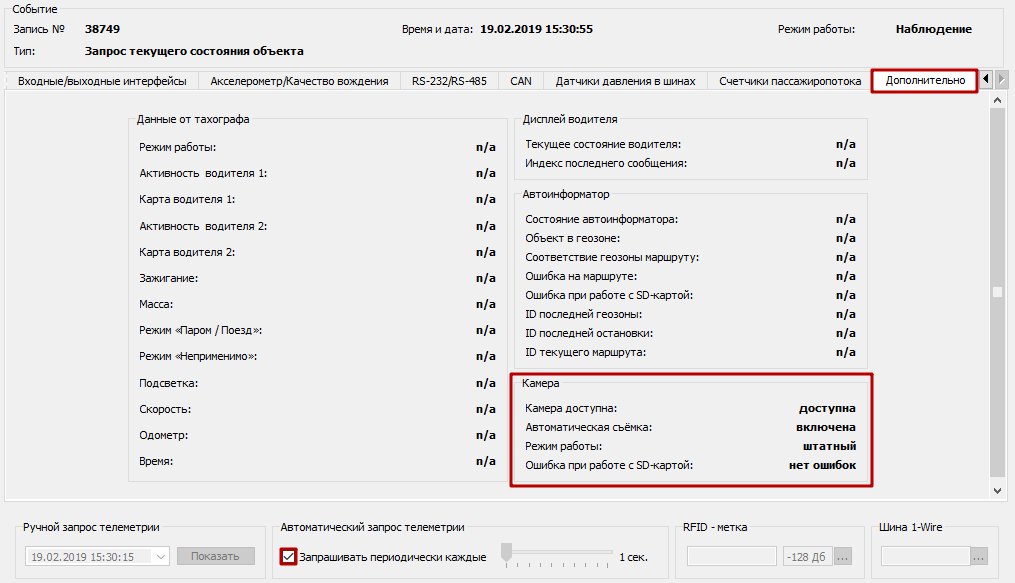

Проверить работу комплекта в окне "Телеметрия" на вкладке "Дополнительно".
- "Автоматический запрос телеметрии" =
"установить флаг" - "Камера доступна" =
доступна
Через минуту после включения комплекта устройство начнет опрос камеры и состояние должно перейти в статус "доступна".
¶ Галерея снимков
Чтобы устройство сформировало фотоснимок, оно должно "увидеть" один из сигналов из блока настроек камеры.
В данном примере мы настраивали входную линию IN2. Поэтому, для формирования фотоснимка нужно активировать IN2.

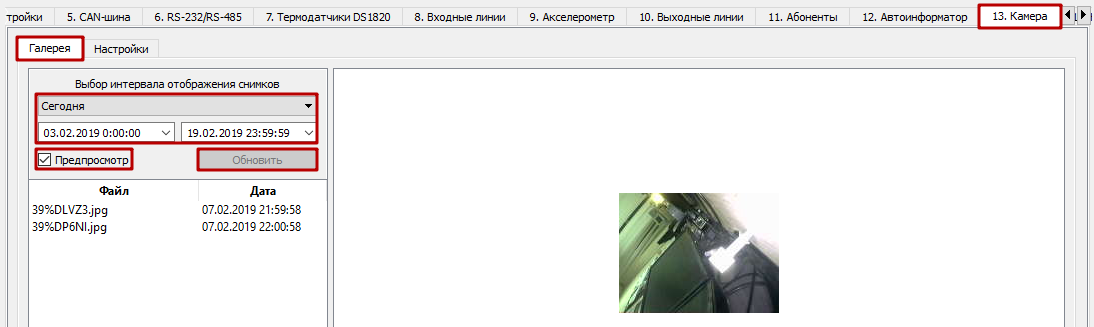

После подачи сигнала на формирование фотоснимка нужно перейти в настройки на вкладку "Камера">>"Галерея".
Чтобы получить список фотоснимков нужно:
- задать интервал запроса;
- установить флаг "Предпросмотр" (эта функция может не работать на некоторых моделях камер, но позволяет ускорить процесс просмотра, запрашивая мини-копии фотоснимков, а не целые фотоснимки);
- нажать "Обновить".
