¶ Основная информация
Настройки позволяют изменить режимы и логику работы охранных функций устройства. Их использование позволяет устройству выполнять функции простой автосигнализации.
Если не использовать режимы охраны:
- устройство постоянно контролирует все настроенные датчики и интерфейсы и формирует события, связанные с этими датчиками согласно параметрам, заданным при конфигурировании;
- устройство использует стандартную (не настраиваемую) индикацию на выходной линии с профилем "Светодиодный индикатор" (см. описание на вкладке "Выходные линии");
- устройство ни при каких условиях не переходит в состояние "Тревога".
При использовании режимов охраны:
- устройство может находиться в одном из двух режимов работы "Наблюдение" или "Охрана";
- для каждого из режимов можно указать "контролируемые датчики", при срабатывании которых устройство сможет формировать события, сохранять их в черный ящик и передавать на сервер;
- устройство может переходить в состояние "Тревога" при срабатывании хотя бы одного из "контролируемых датчиков" в режиме "Охрана";
- есть возможность ручной настройки режимов работы выходной линии с профилем "Светодиодный индикатор".
¶ Настройки
Для использования охранных функций устройства, необходимо установить флаг "Использовать режимы охраны" в верхней части вкладки.

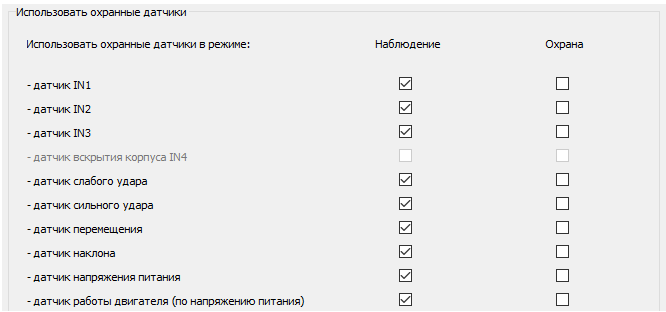

¶ Охранные датчики
Как было описано выше, при использовании режимов охраны устройство может работать в одном из двух режимов "Наблюдение" или "Охрана".
У этих двух режимов есть только одно различие:
- В режиме "Охрана" срабатывание хотя бы одного из выбранных датчиков приведет к формированию события по этому датчику с тревожным флагом и переходу устройства в состояние "Тревога".
- В режиме "Наблюдение" срабатывание хотя бы одного из выбранных датчиков приведет только к формированию события по этому датчику без тревожного флага.
Состояние "Тревога" сбрасывается только при смене режима работы.

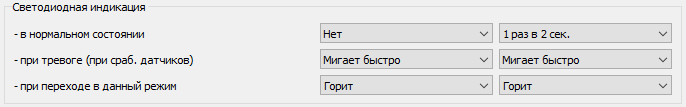

¶ Светодиодная индикация
В этой области можно вручную настроить характер работы выходной линии с профилем "Светодиодный индикатор" или использовать значения, установленные в конфигураторе по умолчанию.
Параметры для настроек расположены в два столбца: в первом столбце параметры, отвечающие за индикацию в режиме "Наблюдение", во втором столбце в режиме "Охрана".
Индикация разделена на три типа, ниже приведено назначение каждого из них:
-
Когда устройство находится в одном из режимов работы и с момента перехода в этот режим не срабатывал (или не находится в активном состоянии) хотя бы один из выбранных датчиков, то используется тип индикации "в нормальном состоянии".
-
Когда устройство находится в одном из режимов работы и с момента перехода в этот режим срабатывал (или находится в активном состоянии) хотя бы один из выбранных во флаговом поле датчиков, то используется тип индикации "при тревоге (при сраб. датчиков)".
Тип индикации "при тревоге (при сраб. датчиков)" незначительно различается для режимов "Наблюдение" и "Охрана".
- В режиме "Наблюдение" индикация активна пока активен датчик, который вызывает эту индикацию.
- В режиме "Охрана" индикация остается активной даже после восстановления датчика и изменяется только после смены режима работы устройства.
- Когда устройство меняет режим работы, то используется тип индикации "при переходе в данный режим".
¶ Звуковая индикация
В этой области можно вручную настроить характер работы выходной линии с профилем "Зуммер" или использовать значения, установленные в конфигураторе по умолчанию.
Параметры для настроек расположены в два столбца: в первом столбце параметры, отвечающие за звуковое оповещение в режиме "Наблюдение", во втором столбце в режиме "Охрана".
Звуковое оповещение разделено на два типа, ниже приведено назначение каждого из них:
-
Когда устройство меняет режим работы, то используется тип звукового оповещения "при переходе в данный режим".
-
Когда устройство находится в одном из режимов работы и с момента перехода в этот режим срабатывал (или находится в активном состоянии – "невзятие") хотя бы один из выбранных в флаговом поле датчиков, то используется тип звукового оповещения "при тревоге или невзятии (нарушении шлейфа)".
Термин "невзятие" обозначает ситуацию когда устройство при переходе в режим охраны регистрирует активность одного из охранных датчиков - такой датчик не будет взят под охрану и его дальнейшие сработки не будут приводить к переходу в режим "Тревога".
¶ Настройки режимов
Область настроек "Дополнительные настройки охранных датчиков".
"Задержка тревоги после сработки датчика" - этим параметром задается время задержки перехода в состояние "Тревога" при срабатывании выбранного в флаговом поле датчика:
- Если после срабатывания датчика устройство было переведено в режим "Наблюдение" до истечения таймера, то перехода в состояние "Тревога" произведено не будет.
- Если после срабатывания датчика устройство не было переведено в режим "Наблюдение" до истечения таймера, то будет произведен переход в состояние "Тревога".
"Игнорировать сработку датчиков после постановку на охрану в течение" - этим параметром задается таймер, до истечения которого после перехода в режим "Охрана" выбранные в флаговом поле датчики могут срабатывать, не приводя к переходу в состояние "Тревога".
Действие параметров "Задержка тревоги после сработки датчика" и "Игнорировать сработку датчиков после постановку на охрану в течение" НЕ распространяется на датчики, выбранные одновременно в двух флаговых полях, в режимах "Наблюдение" и "Охрана".
События по таким датчикам обрабатываются без задержек и блокировок как по датчикам наивысшей важности.
"Запрет смены режима чаще, чем раз в" - этим параметром задается минимальное время, через которое будет разрешена очередная смена режима работы устройства, например, с режима "Наблюдение" на режим "Охрана" или наоборот.
"Разрешать следующее срабатывание датчика не раньше, чем через … сек после его предыдущего срабатывания (для исключения частых срабатываний датчика)" - этим параметром задается минимальное время для фиксации следующего срабатывания датчиков, выбранных в флаговом поле.
Параметр "Разрешать следующее срабатывание датчика не раньше, чем через … сек после его предыдущего срабатывания (для исключения частых срабатываний датчика)" действует на все датчики, выбранные в флаговом поле, в режимах "Наблюдение" и "Охрана".
"Временная блокировка лини при частых серийных срабатываниях датчика на" - в этом параметре задается время, на которое блокируется датчик, выбранный в флаговом поле, при фиксации факта "частых серийных срабатываний".
"Количество частых серийных срабатываний датчика для включения временной блокировки линии" - в этом параметре задается количество срабатываний датчиков, выбранных в флаговом поле, для определения факта "частых серийных срабатываний".
Алгоритм блокировки линии при частых серийных срабатываниях накапливает информацию о количестве срабатываний датчика и блокирует его при достижении максимального значения, задаваемого параметром "Количество частых серийных срабатываний датчика для включения временной блокировки линии".
При этом каждая активация линии увеличивает счетчик срабатываний, в то время как каждые ХХ минут, определяемые параметром "Временная блокировка лини при частых серийных срабатываниях датчика на", от значения счетчика срабатываний отнимается1, если его значение не равно0.
¶ Переключение режимов
В этой области настраивается входная линия, по которой может быть произведена смена режима работы устройства, а также тип управляющего сигнала.
"Управляющая линия" - в этом параметре необходимо выбрать линию, по сигналу с которой устройство изменит режим работы устройства.
Входная линия, выбранная для переключения режимов охраны, не может быть использована устройством в других алгоритмах работы.
Например, ее нельзя будет использовать для энергосбережения, безопасного вождения, нельзя назначить по срабатыванию этой линии активацию выходной линии и т.п.
"Тип управляющего сигнала" - в этом параметре задается тип сигнала на входной линии, выбранной в параметре "Управляющая линия", который будет приводить к смене режима работы устройства. Предусмотрено два типа управляющего сигнала "Импульс" и "Уровень", ниже приведено назначение каждого из типов.

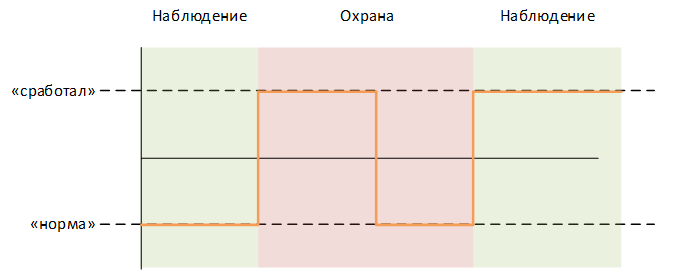

- Если выбран тип управляющего сигнала "Импульс", то устройство произведет смену режима работы только при переходе состояния линии из нормального ("норм" в окне "Телеметрия") в активное ("сраб" в окне "Телеметрия"), например, если к входной линии подключена кнопка, при нажатии которой на линию подается сигнал, приводящий к срабатыванию линии, то переключение режимов работы будет выглядеть так:

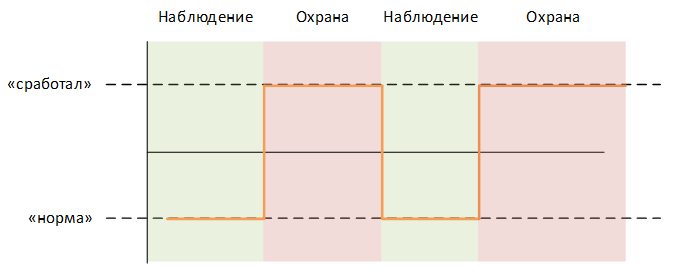

- Если выбран тип управляющего сигнала "Уровень", то при переходе состояния линии из нормального ("норм" в окне "Телеметрия") в активное ("сраб" в окне "Телеметрия") устройство перейдет в режим работы "Охрана", а при переходе состояния линии из активного ("сраб" в окне "Телеметрия") в нормальное ("норм" в окне "Телеметрия") в режим работы "Наблюдение", например, если к входной линии подключена кнопка, при нажатии которой на линию подается сигнал, приводящий к срабатыванию линии, то переключение режимов работы будет выглядеть так:

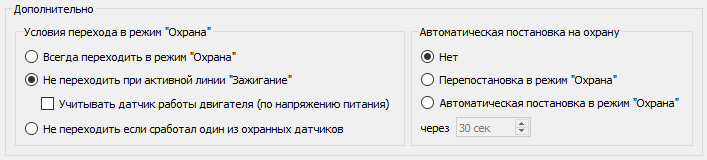

¶ Дополнительно
В этой области можно задать дополнительные условия для перехода в режим "Охрана".
¶ Запрет постановки на охрану
-
"Всегда переходить в режим "Охрана"" - Устройство переходит в режим "Охрана" независимо от состояния сработки датчиков.
-
"Не переходить при активной линии "Зажигание"" - устройство может быть переведено в режим "Охрана", только если входная линия, назначенная как "Зажигание" (подробное описание на вкладке "Входные линии") будет находится в нормальном состоянии ("норм" в окне "Телеметрия").
- "Учитывать датчик работы двигателя (по напряжению питания)" - если включена эта поция, то переход в режим "Охрана" запрещен не только при включенном зажигании, но и если активен датчик работы двигателя по напряжению питания (подробное описание на вкладке "Системные настройки").
- "Учитывать датчик работы двигателя (по напряжению питания)" - если включена эта поция, то переход в режим "Охрана" запрещен не только при включенном зажигании, но и если активен датчик работы двигателя по напряжению питания (подробное описание на вкладке "Системные настройки").
-
"Не переходить если сработал один из охранных датчиков" - устройство может быть переведено в режим "Охрана", только если все датчики, выбранные в флаговом поле для режима "Охрана", будут находится в нормальном состоянии ("норм" в окне "Телеметрия").
¶ Автопостановка на охрану
-
"Нет" - устройство произведет переход в режим "Охрана" только по команде, сигналу на входной линии, заданной параметром "Управляющая линия" или по идентификатору водителя.
-
"Перепостановка в режим "Охрана"" - если после перехода в режим "Наблюдение" до истечения времени, заданного параметром "через", не будет зафиксировано срабатываний ни от одного из датчиков, выбранных во флаговом поле для режима "Наблюдение", то устройство автоматически вернется в режим "Охрана", иначе устройство останется в режиме "Наблюдение".

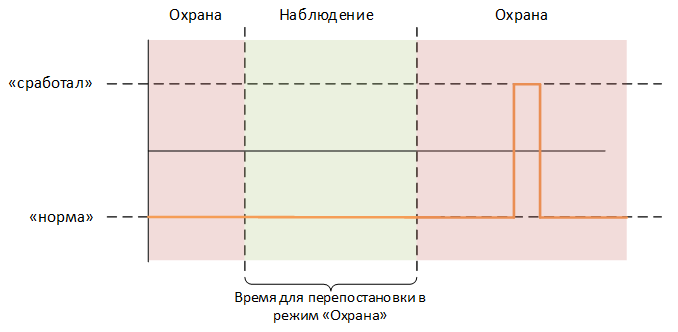

Пример для случая, когда срабатываний датчиков зафиксировано не было:

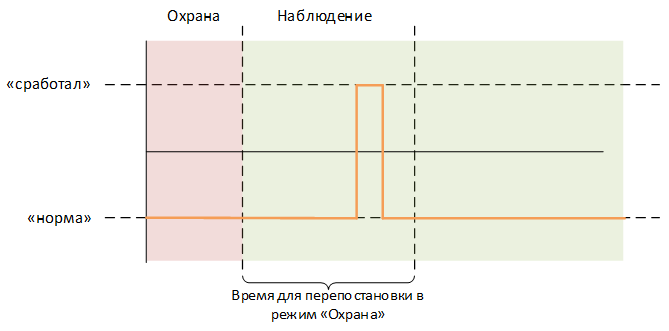

Пример для случая, когда за время ожидания было зафиксировано срабатывание датчика:
- "Автоматическая постановка в режим "Охрана"" - устройство перейдет в режим "Охрана" если в течение времени, заданного параметром "через", не будет зафиксировано срабатываний ни от одного из датчиков, выбранных в флаговом поле для режима "Охрана", а так же будут выполняться условия блока настроек "Условия перехода в режим "Охрана"".
