¶ Общая идея
На уровне шины CAN не существует понятий «скорость», «оборот двигателя» или «уровень топлива». Шина передает только сообщения фиксированной структуры, внутри которых находится набор сырых байтов.
Каждое сообщение — это компактный контейнер данных. Его задача — доставить набор значений от одного электронного блока к другим. Смысл этих значений не задан самой шиной и не может быть определен без дополнительного описания.
Таким образом, при работе с CAN всегда действует одна и та же модель:
есть сообщение → внутри 8 байт → необходимо извлечь из них осмысленные параметры.
¶ Анатомия CAN-кадра
Каждое сообщение CAN можно рассматривать как структуру из трех ключевых элементов:
- идентификатор (ID) 11 или 29 бит
- длина данных (DLC) 4 бита
- сами данные (DATA) 0-8 байт
Идентификатор (ID) определяет тип сообщения. Это не адрес получателя, а признак того, какие именно данные передаются.
Существует два формата идентификатора:
- стандартный — 11 бит
- расширенный — 29 бит
Разница между ними заключается в диапазоне возможных значений. Расширенный формат используется в системах с большим количеством сообщений, где требуется больше уникальных идентификаторов.
¶ PGN (Parameter Group Number)
В расширенном формате CAN (29-битный ID) идентификатор может иметь внутреннюю структуру, определяемую протоколом.
Например, в протоколе SAE J1939 эти 29 бит разделены на поля (приоритет, PGN, адрес источника и др.), каждое из которых имеет фиксированное назначение.
PGN — это часть ID, которая определяет:
- тип передаваемых данных
- структуру DATA
Фактически:
- ID — контейнер
- PGN — смысл сообщения
Один PGN соответствует одному набору параметров, меняются только значения.
На практике фильтрация часто выполняется по PGN, а не по полному ID.
¶ PGN из 29-битного ID
| Биты | 28..26 | 25 | 24 | 23..16 | 15..8 | 7..0 |
|---|---|---|---|---|---|---|
| Поля | Prio | R | DP | PF | PS | SA |
PGN = 18 бит:
- R + DP + PF + PS
Не входят:
- Prio
- SA
Поле DLC (Data Length Code) указывает длину полезной нагрузки. В классическом CAN это значение от 0 до 8 байт. В большинстве случаев используется максимальная длина — 8 байт.
Поле DATA содержит сами данные. Это массив из 8 байт, каждый из которых представляет собой число от 0 до 255. Именно здесь находятся все параметры, но в неинтерпретированном виде.
Важно понимать: структура кадра одинакова для всех автомобилей, но смысл содержимого DATA полностью определяется протоколом, используемым конкретным производителем.
¶ Данные как набор байтов
Ключевая особенность CAN заключается в том, что он не передает готовые значения параметров. Он передает только последовательность байтов.
Например, сообщение может выглядеть так:
ID: 0x123
DLC: 8
DATA: 0A 1F 00 64 FF 10 03 7C
На этом уровне невозможно определить, что означают эти числа. Они не имеют физического смысла сами по себе. Только при наличии описания протокола можно понять, какие байты относятся к какому параметру и как их интерпретировать.
Это означает, что один и тот же набор байтов в разных автомобилях может означать разные величины.

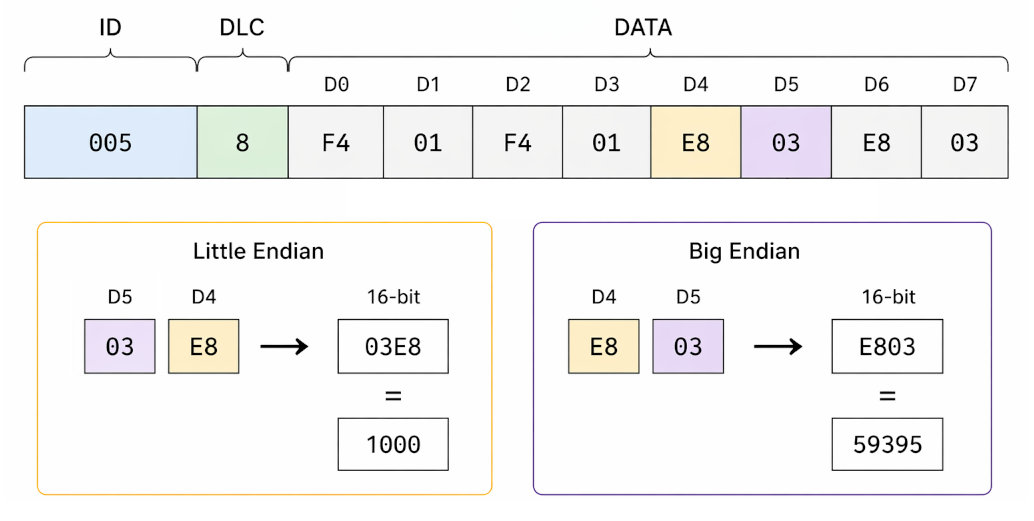

¶ Порядок байтов (Endianness)
Когда значение занимает более одного байта, возникает вопрос: в каком порядке эти байты следует интерпретировать.
Существует два основных варианта:
Little Endian — младший байт идет первым.
Big Endian — старший байт идет первым.
Таким образом, один и тот же набор байтов может давать разные численные значения в зависимости от порядка их интерпретации.
На практике это один из ключевых источников ошибок при декодировании. Без знания порядка байтов корректно восстановить значение невозможно.
¶ Типы данных внутри DATA
Поле DATA представляет собой непрерывный массив байтов, внутри которого могут быть закодированы различные типы данных. При этом границы параметров не совпадают с границами байтов и задаются протоколом.
Один байт может использоваться как:
- набор независимых флагов (битовое поле)
- число или его часть
Целые значения могут занимать один или несколько байтов. При этом важно учитывать порядок байтов и разрядность.
Ключевой момент: один и тот же байт может одновременно участвовать в нескольких параметрах, если параметры используют разные биты этого байта.
¶ Как из 8 байт получить значение
Процесс извлечения значения из DATA состоит из последовательных шагов.
Сначала определяется, какие байты относятся к параметру. Затем учитывается порядок байтов. После этого байты объединяются в число. На последнем этапе применяется масштабирование.
Рассмотрим простой пример.
Пусть значение занимает два байта:
DATA: ... 0x0A 0x1F ...
Предположим, что используется Big Endian. Тогда:
0x0A 0x1F → 0x0A1F → 2591
Если задан коэффициент масштабирования 0.1, итоговое значение будет:
2591 × 0.1 = 259.1
На данном этапе важно понять сам принцип: байты не являются готовым значением. Это код, который необходимо преобразовать.
Подробно масштабирование и формирование параметров рассматриваются в следующем модуле.
¶ Ограничения интерпретации
Без описания протокола (DBC, CAF или аналогичного файла) данные CAN не имеют практического смысла. Невозможно определить:
- где начинается параметр
- сколько бит он занимает
- в каком порядке читать байты
- как преобразовать значение
Даже если наблюдается изменение байтов при изменении состояния автомобиля, это не гарантирует корректную интерпретацию параметра.
Практическая работа с CAN всегда опирается на гипотезы, которые затем подтверждаются через анализ логов и сопоставление с реальными событиями.

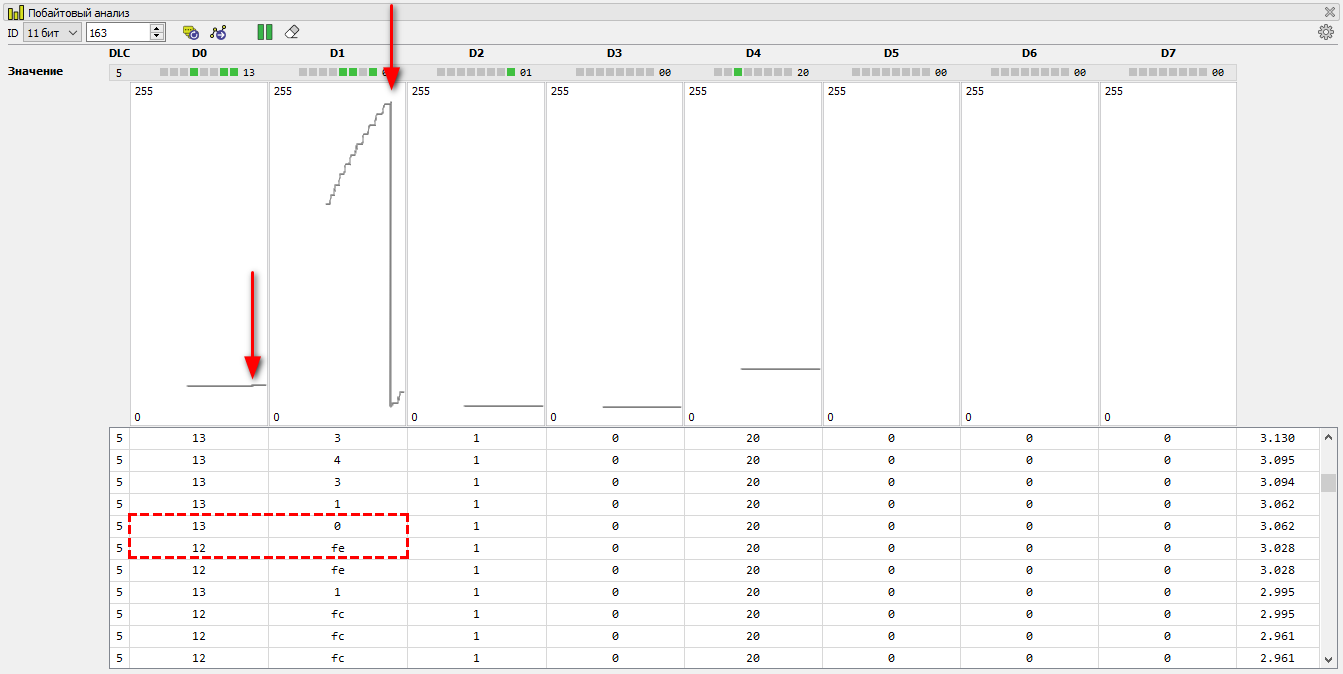

¶ Практическое упражнение
- Рассмотрим на примере лога из первого модуля:
- Обратите внимание на значения в столбце DLC.
- Выберите любое сообщение, кликните по нему правой кнопкой мыши и в появившемся меню выберите пункт «Отправить в побайтовый анализ».
- Обратите внимание:
- какие байты остаются постоянными
- какие изменяются
На 3-й секунде лога в байте D1 происходит переполнение, и в этот момент значение байта D0 увеличивается на единицу. Это свидетельствует о том, что эти два байта образуют одно число: D0 — старший байт, а D1 — младший.
Попробуйте самостоятельно найти такую закономерность в сообщениях с другим ID.
Задача не в том, чтобы точно определить параметр, а в том, чтобы научиться видеть структуру данных и повторяемость.
¶ Итог
CAN-сообщение — это контейнер до 8 байт без фиксированного смысла. Интерпретация задаётся протоколом.
Для декодирования нужно определить:
- какие байты использовать
- порядок байтов
- правило преобразования значения
Преобразование байтов в параметр рассматривается в следующих модулях руководства.
