¶ Общее описание
¶ Возможности
Устройство может передавать на дисплей следующую информацию:
- Текущее время и дату;
- Уровень ДУТ (до 6 шт);
- Скорость;
- Температура от датчиков 1-Wire;
- Отправка текстовых сообщений на дисплей по каналам СМС или Internet.
Функция поддержана только на старых прошивках Omnicomm ICON. В новых она вырезана. Уточняйте подробности у производителя дисплея.
Устройство получает информацию от дисплея:
- Код карты водителя;
- Информацию об изменении статуса водителя.
¶ Особенности работы

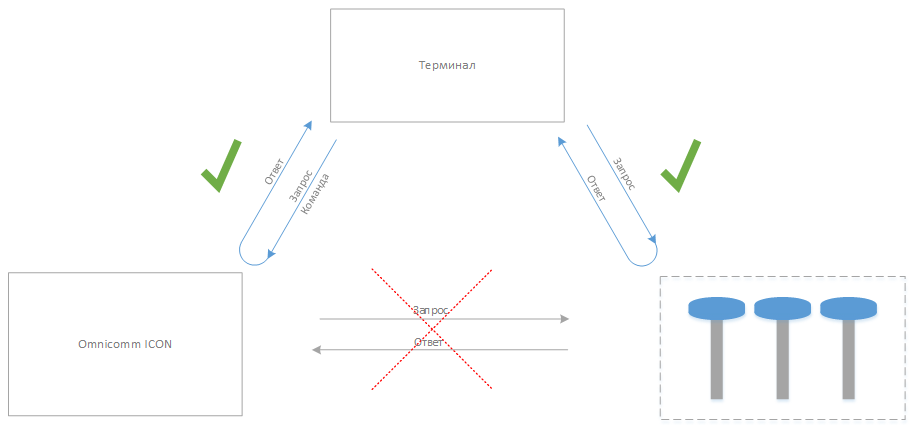

Мастером в комплекте оборудования "ICON + Устройство + ДУТ" является только "Устройство".
¶ Работа с уровнем топлива, температурой, скоростью
Дисплей ICON должен быть переведен в режим работы "Терминал", в нем ICON не опрашивает ДУТ, а получает значения (0 - 4095 у.е) от устройства. На сервер мониторинга устройство отправляет такие же значения ДУТ, как и в ICON.
Для того, чтобы ICON корректно отобразил значения в литрах, в нем обязательно должна быть загружена таблица тарировки для "Бака" (или нескольких "Баков").
Номер датчика в ICON должен соответствовать номеру датчика в настройке устройства.
Номер датчика это позиция, на которой датчик расположен в телеметрии устройства и номер под котрым он передется на сервер мониторинга.
Не путайте номер датчика в устройстве с сетевым адресом датчика.
Если значения от датчиков таковы, что пересчитанный уровень в литрах превышает максимальный диапазон с учётом тарировки, на дисплее будет отображаться Err. Например, если ДУТ отключены, устройство начинает передавать код ошибки, что отображается на дисплее как Err.
При физически отключенных или неисправных ДУТ, если их прописано в настройках устройства более 2-х, может быть кратковременное пропадание других параметров выводимых на дисплей (скорость, температура).
Это связано с тем, что устройство тратит на повторый опрос неисправных датчиков лишнее время и не успевает своевременно отправить в дисплей информацию для отображения показаний.
¶ Работа с картами водителя
Устройства работают только с 6-ти байтовыми кодами ключей/карт. Карты Omnicomm имеют 8 байт кода карты. Для стыковки алгоритмов, устройство отбрасывает старшие (первые слева) 2 байта кода карты полученного от дисплея.
Устройство передаёт код карты на сервер также как код ключа полученный по 1-Wire (например, в Wialon это параметр touch_key).
¶ Работа с текстовыми сообщениями
Текстовые сообщения передаются от сервера на дисплей при помощи команды DV.
Пример команды для отправки через Internet:
*!DV0000 Hello
На дисплей будет передан текст "Hello".
Подробное описание команды приведено в статье "Список команд для устройств".
¶ Работа со статусами водителя
При передаче на сервер устройство использует стандартный параметр протокола №104 "Текущее состояние водителя принятое от дисплейного модуля" (для Wialon это dm_status).
Описание параметра можно найти в Таблице параметров протокола FLEX.
Ссылка на таблицу приведена в статье.
¶ Настройка
¶ Устройство

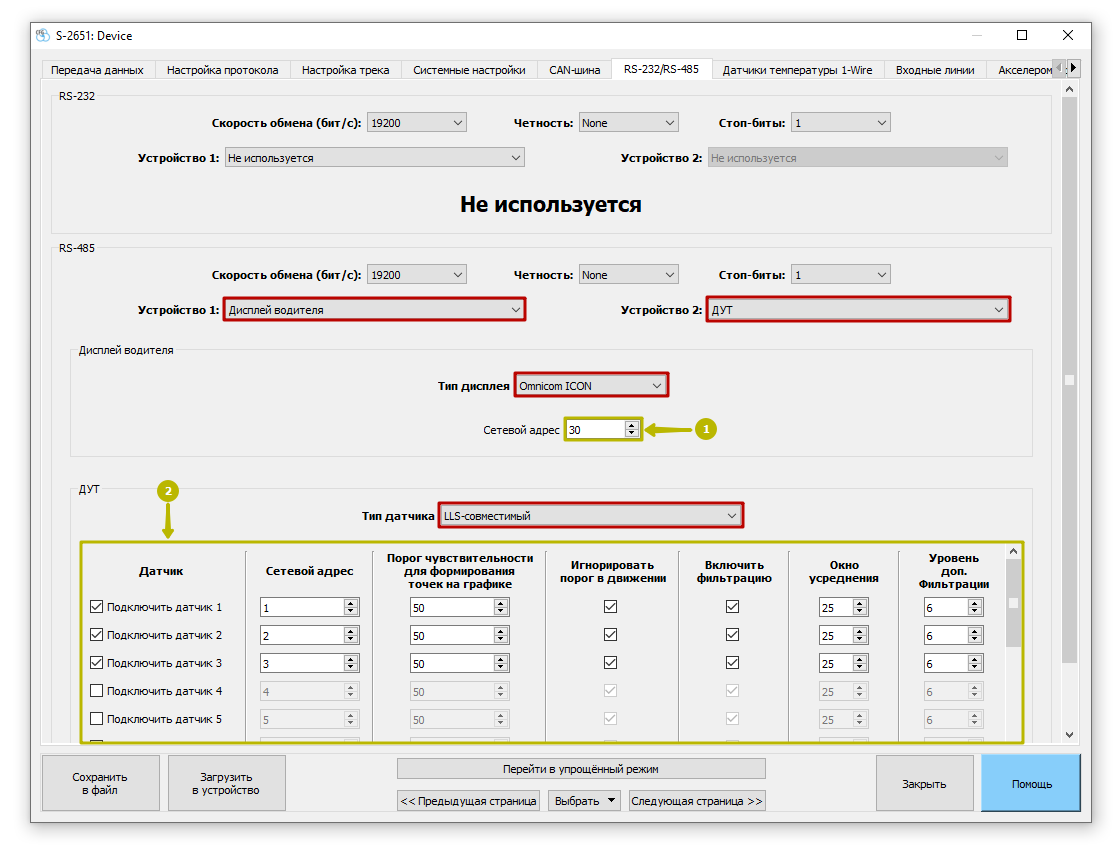

В настройках на вкладке "RS-232/RS-485" выберите устройства "Дисплей водителя" и "ДУТ".
-
Для дисплея.
- "Тип дисплея" =
Omnicomm ICON - "Сетевой адрес" - адрес дисплея водителя можно узнать в его настройках.
- "Тип дисплея" =
-
Для датчика топлива.
- "Тип датчика" =
LLS-совместимый - Выберите нужное количество датчиков уровня топлива.
- "Тип датчика" =

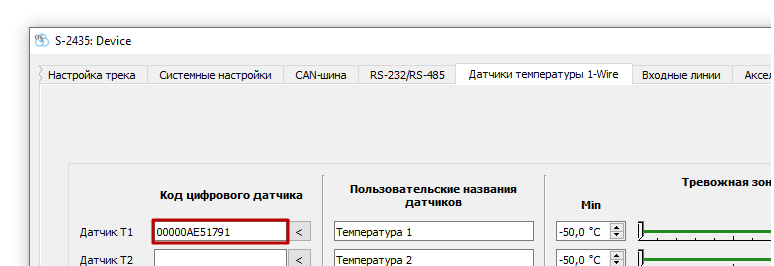

Для работы с датчиками температуры настройте нужные датчики на вкладках "Датчики температуры", "Bluetooth"

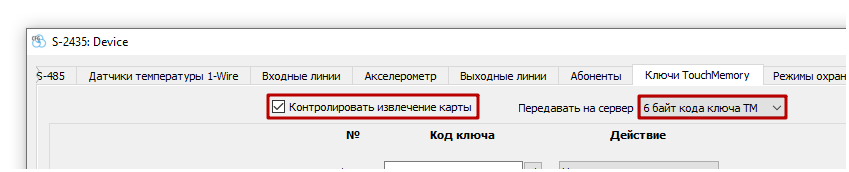

Для работы с картами водителя произведите следующие настройки на вкладке "Ключи TouchMemory":
Если при работе с картой требуется только отображение кода на дисплее и привязка водителя к объекту в системе мониторинга, то прописывать коды карты в терминал не нужно.
Если требуется задействовать механизмы активации выходных линий при появлении/пропадании карты определенных водителей, то прописывать коды карт в терминал нужно.

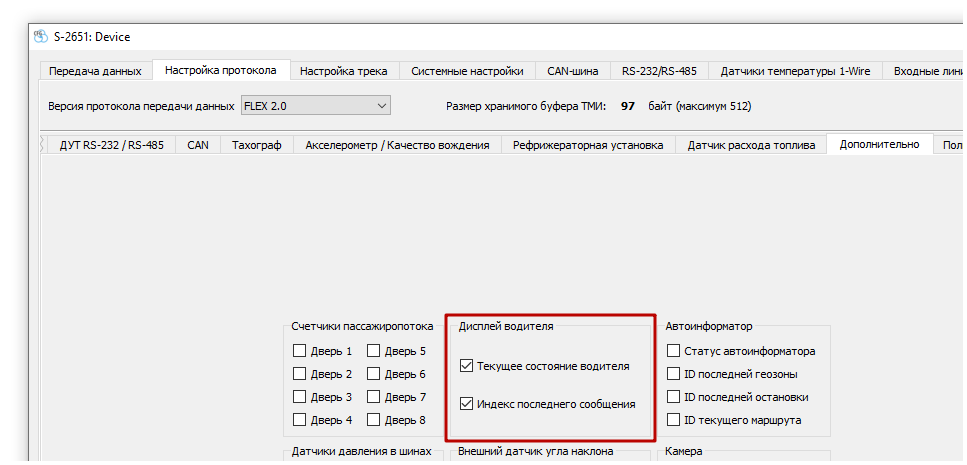

В завершении, на вкладке "Настройка протокола":
-

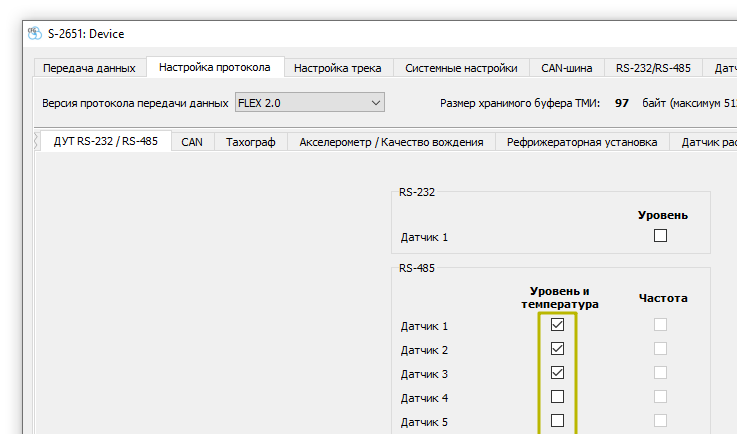

Для датчиков топлива
-

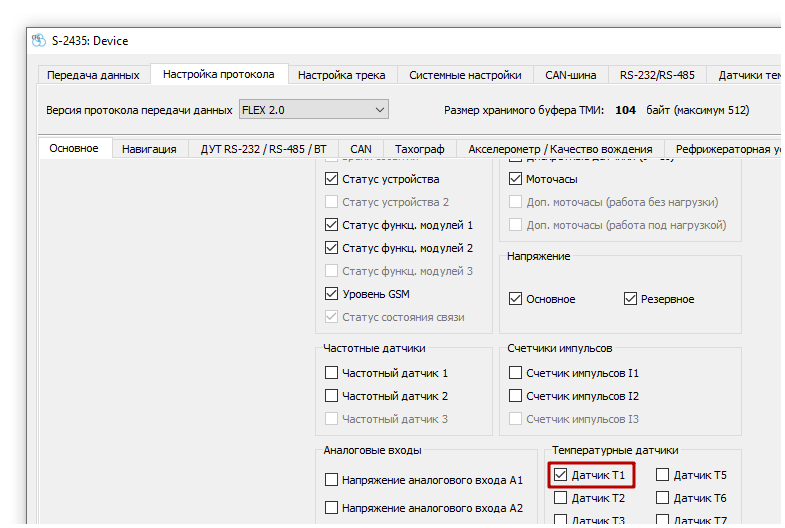

Для датчиков температуры
-
Для передачи состояния водителя
¶ Дисплей

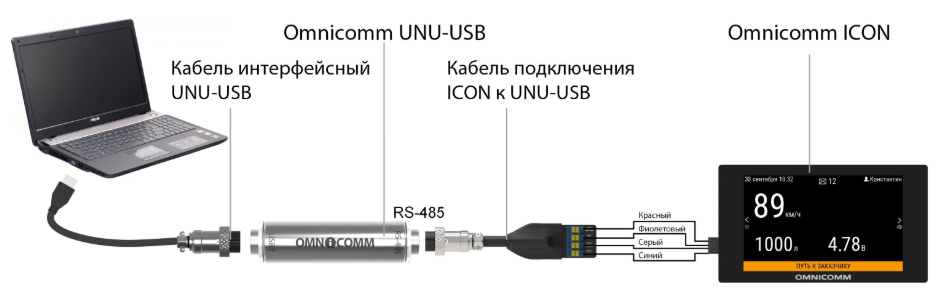

Откройте конфигуратор, подключите дисплей и выберите тип устройства "Индикатор":
Подробно о возможностях дисплея и его настройке можно прочитать на сайте производителя: https://doc.omnicomm.ru/ru/omnicomm_icon-manual/setting.
В данной статье приведен пример настройки для быстрого начала работы дисплея с терминалами ООО "Навтелеком".

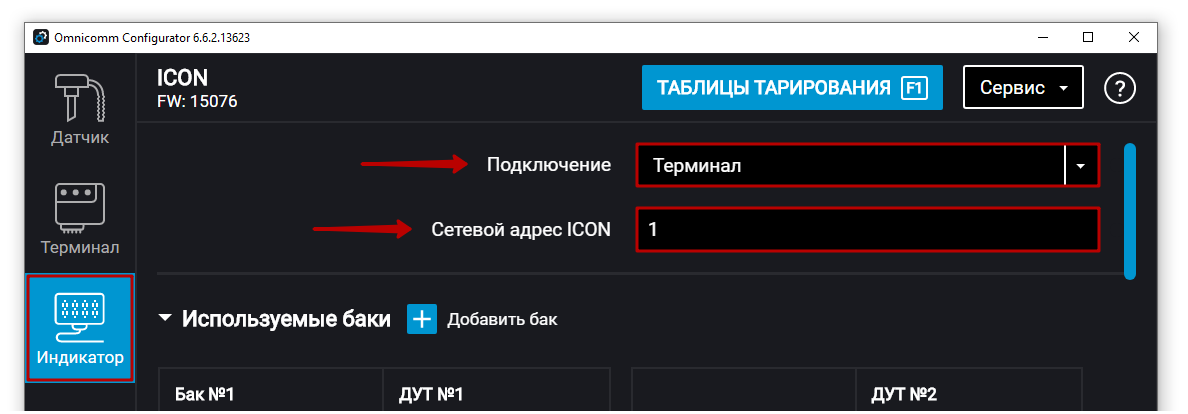

Выберите тип подключения "Терминал".
Установите сетевой адрес ICON такой же, как ранее прописали в настройках терминала.

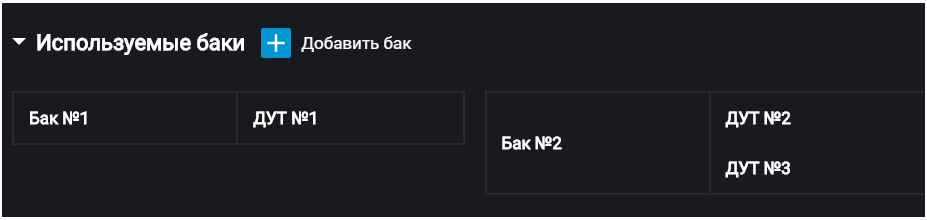

Для отображения уровня топлива необходимо создать 1 или несколько "Баков". Для создания Баков нажмите на кнопку "Добавить бак".

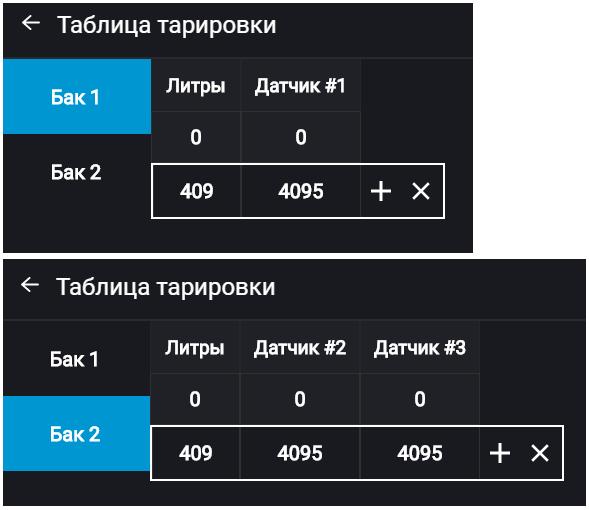

После создания баков, необходимо распределить по ним настроенные датчики. Это можно сделать в таблице тарировки. Нажмите кнопку "Таблицы тарирования".
После создания баков и тарировок настройте экран для отображения информации, например так:

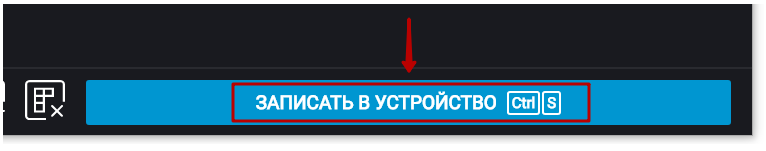

По окончании настройки запишите конфигурацию в дисплей
¶ Пример работы

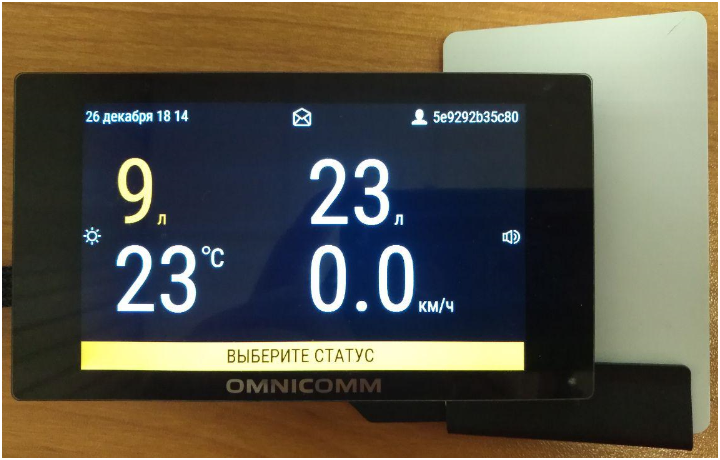

¶ Показания дисплея

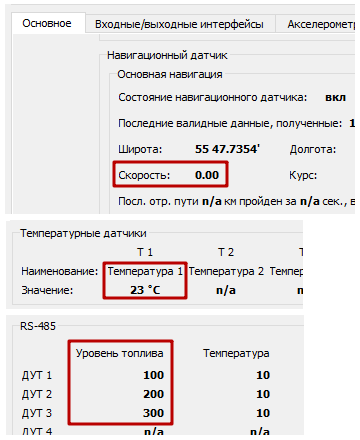

¶ Показания в телеметрии
