Устройство может работать с различными идентификаторами:
- ключами типа DS1990 (протокол Touch Memory / Dallas);
- считывателями ключей/карт, эмулирующими работу ключей DS1990 по интерфейсу 1-Wire;
- некоторыми другими считывателями ключей/карт, протоколы обмена которых реализованы в прошивке устройства.
Каждый ключ/карта представляет собой микросхему с прошитым в него на заводе-производителе уникальным идентификационным номером, по которому устройство однозначно определяет данный датчик.
Чтобы устройство могло передать на сервер код идентификатора необходимо установить следующие настройки:
- На вкладке "Передача данных" выбрать протокол передачи данныхFLEX.
- На вкладке "Настройка протокола" установить версиюFLEX 2или выше.
Коды ключей передаются на сервер в дополнительном пакете. Дополнительный пакет содержит в себе координаты, время и код ключа (остальных параметров, выбранных в настройках протокола в этом пакете нет).
Подробное описание формата дополнительного пакета приведено в протоколе обмена данными. Найти его можно по этой ссылке.
¶ Дополнительные настройки

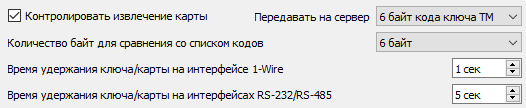

Параметр "Контролировать извлечение карты" оперделяет
- если флаг установлен, то при пропадании ключа будет формироваться сообщение с кодом события
6656"Событие отсутствия ключей на шине" и будет сформирован дополнительный пакет, в котором код ключа равен0; - если флаг снят, то сообщение о пропадании ключа формироваться не будет.
Параметр "Передавать на сервер …" определяет длину кода (идентификатора) ключа, передаваемого на сервер:
- "6 байт кода ключа ТМ" - передается 4 байта с кодом ключа и 2 байта с кодом производителя
- "4 байта кода ключа ТМ" - передается 4 байта с кодом ключа
Параметр "Количество байт для сравнения со списком кодов" определяет сколько байт будет участвовать в операции сравнения кода идентификатора со споском кодов в устройстве.
Например, есть идентификатор
ID: aa11bb22cc33, а в памяти устройства записаноkey1: bb22cc33.
Если выбрана настройка сравнения по 6 байтам, то результат "ключ неизвестен", т.к.aa11bb22cc33≠0000bb22cc33.
Если сравнение будет вестись по 4 байтам, то результат "ключ известен", т.к.bb22cc33=bb22cc33.
"Время удержания ключа/карты на интерфейсе 1-Wire" - количество времени, в течение которого устройство будет игнорировать пропадание кода идентификатора, который подключен по интерфейсу 1-Wire.
"Время удержания ключа/карты на интерфейсе RS-232/RS-485" - количество времени, в течение которого устройство будет игнорировать пропадание кода идентификатора, который подключен по интерфейсу сам RS-232 или RS-485.

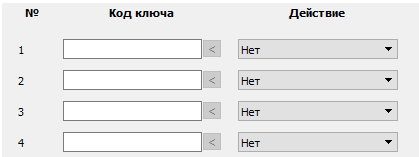

При записи идентификатора ключа в память устройства, каждому ключу можно назначить профиль из списка "Действие":
- "Нет" - используется только как элемент списка доверенных ключей.
- "Иммобилайзер" - используется для проверки доверенных ключей и для функции "Иммобилайзер"
(подробно о функции "Иммобилайзер" можно прочитать в разделе "Выходные линии"). - "Охрана" - используется для проверки доверенных ключей и для работы с охранными функциями
(подробнее об охранных функциях можно прочитать в разделе "Режимы охраны").
¶ Список ключей
Сохранение кодов ключей в памяти устройства позволяет использовать идентификацию при смене режима охраны, для активации выходной линии с установленным профилем: "Индикатор ТМ прописанного ключа" и "Индикатор ТМ ключа", а также необходимо работы функции "Иммобилайзер".
Максимальное количество сохраняемых ключей зависит от модели устройства. У старших моделей 510 ключей, у младших 16.
Список кодов ключей может быть отредактирован командой от сервера или SMS-командой без перезагрузки устройства.
Описание команды приведено в соответствующей статье.
Для удобства записи идентификаторов ключей в память устройства нужно подключить к устройству считыватель и поднести ключ к контактной площадке считывателя. Устройство считывает и запоминает последний идентификатор ключа.
Теперь этот идентификатор можно вставить в соответствующее поле ввода при нажатии кнопку < , расположенную справа.
Коды ключей сохраняются в памяти устройства отдельным файлом, который считывается отдельно от основной конфигурации устройства, поэтому для сохранения кодов ключей в устройстве необходимо нажать Сохранить в устройстве.
Для отображения списка сохранённых ключей их нужно выгрузить из устройства нажав Прочитать из устройства.
Список ключей также может быть сохранён на компьютере в виде файла Сохранить в файл или загружен из ранее сохранённого файла Прочитать из файла.
¶ События
При прикладывании ключа к считывателю устройство сравнивает идентификатор ключа со списком известных идентификаторов и формирует соответствующие сообщения:
- Если ключ НЕ известен, то при прикладывании ключа на сервер передается дополнительный пакет с идентификатором ключа и с кодом события
6655"Событие прикладывания ключа". - Если ключ известен, то при прикладывании ключа, на сервер передается дополнительный пакет с идентификатором ключа и с кодом события
8192"Прикладывание зарегистрированного ключа". - Если ключ известен и у него задан профиль "Охрана", а также в устройстве настроен режим охраны (на вкладке "Режимы охраны"), то при прикладывании ключа на сервер передается дополнительный пакет с идентификатором ключа и с кодом события
6398"Постановка на охрану по брелоку" или6399"Снятие с охраны по брелоку". - При пропадании ключа на сервер передается дополнительный пакет с идентификатором ключа и с кодом события
6656"Событие отсутствия ключей на шине".
