¶ Введение
Запись логов рекомендуется производить только при подключении к устройству по USB.
Также допускается запись удаленно по каналу 4G при наличии стабильного соединения с устройством.
Логи, полученные через 2G, непригодны для декодирования.
В случае, если в библиотеке CAN файлов нет необходимого файла декодирования или он есть, но нет разбора нужного параметра, то потребуется запись логов с CAN-шины автомобиля.
-
Для определения наличия данных в выбранной точке подключения следует воспользоваться рекомендациями из статьи "Диагностика подключения".
-
Подробное руководство по интерфейсу для записи логов приведено в статье "Запись лога CAN-шины".
-
Записанные логи необходимо отправить в техническую поддержку Навтелеком:
- Записанные логи необходимо отправить на почту support@navtelecom.ru.
- Обязательно предоставить доступ к устройству в системе мониторинга с возможностью создавать и отправлять команды. В крайнем случае можно предоставить номер телефона устройства и IMEI (но это может увеличить время разбора).
Если на устройстве установлены пароли, то перед обращением нужно их снять или сообщить их в письме.
¶ Рекомендации
Далее в статье подробно расписаны рекомендации по записи логов и видео.
Примеры записанных видео можете посмотреть по ссылке.
В статье представлено:
¶ Предварительная подготовка
Для результативного разбора лога потребуется предоставить как можно больше информации по автомобилю и выполняемым действиям
¶ Настройка автомобиля
- Подключитесь к CAN-шине
- Проверьте наличие данных в CAN при заведенном двигателе ("Диагностика подключения")

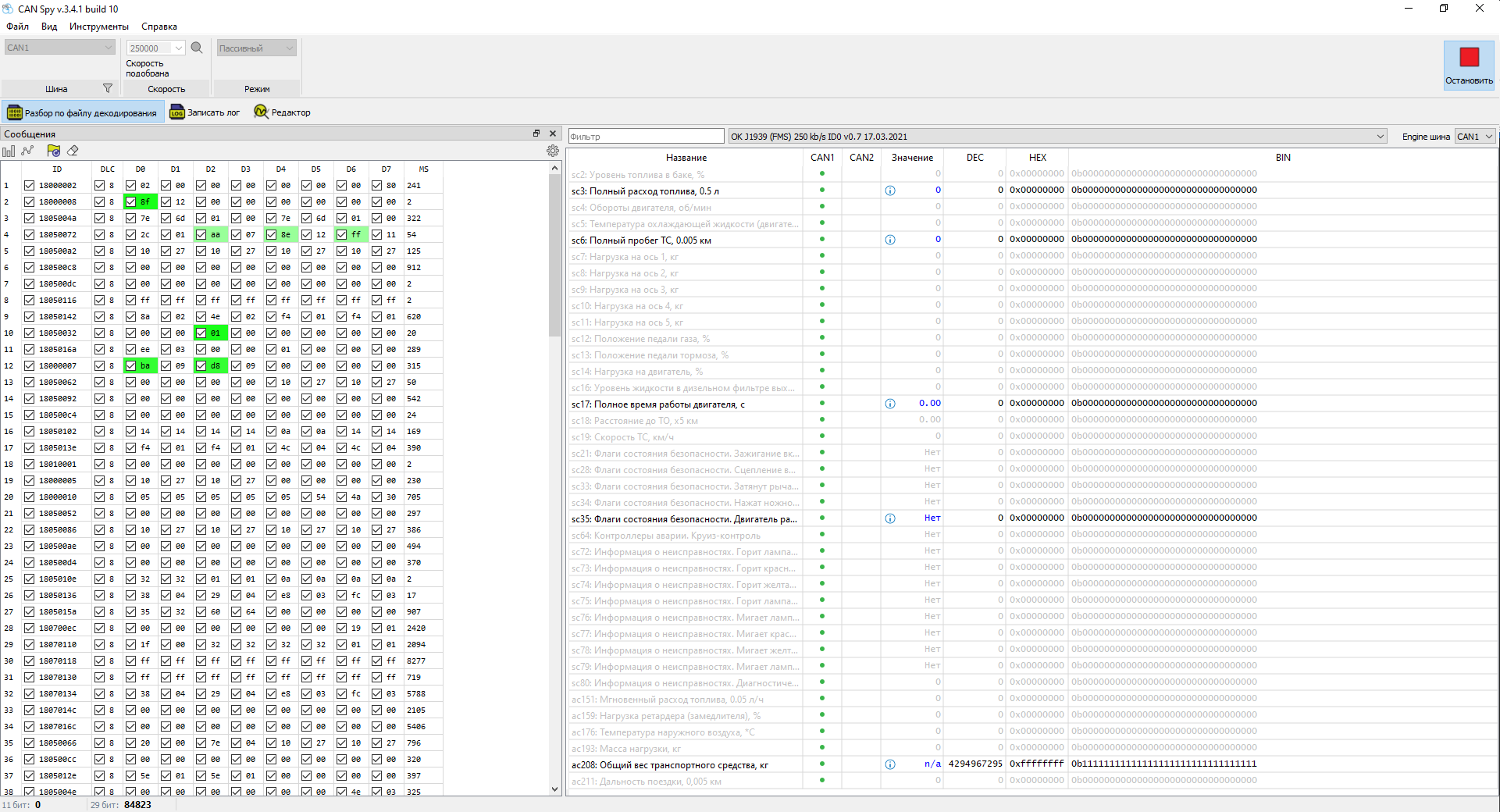

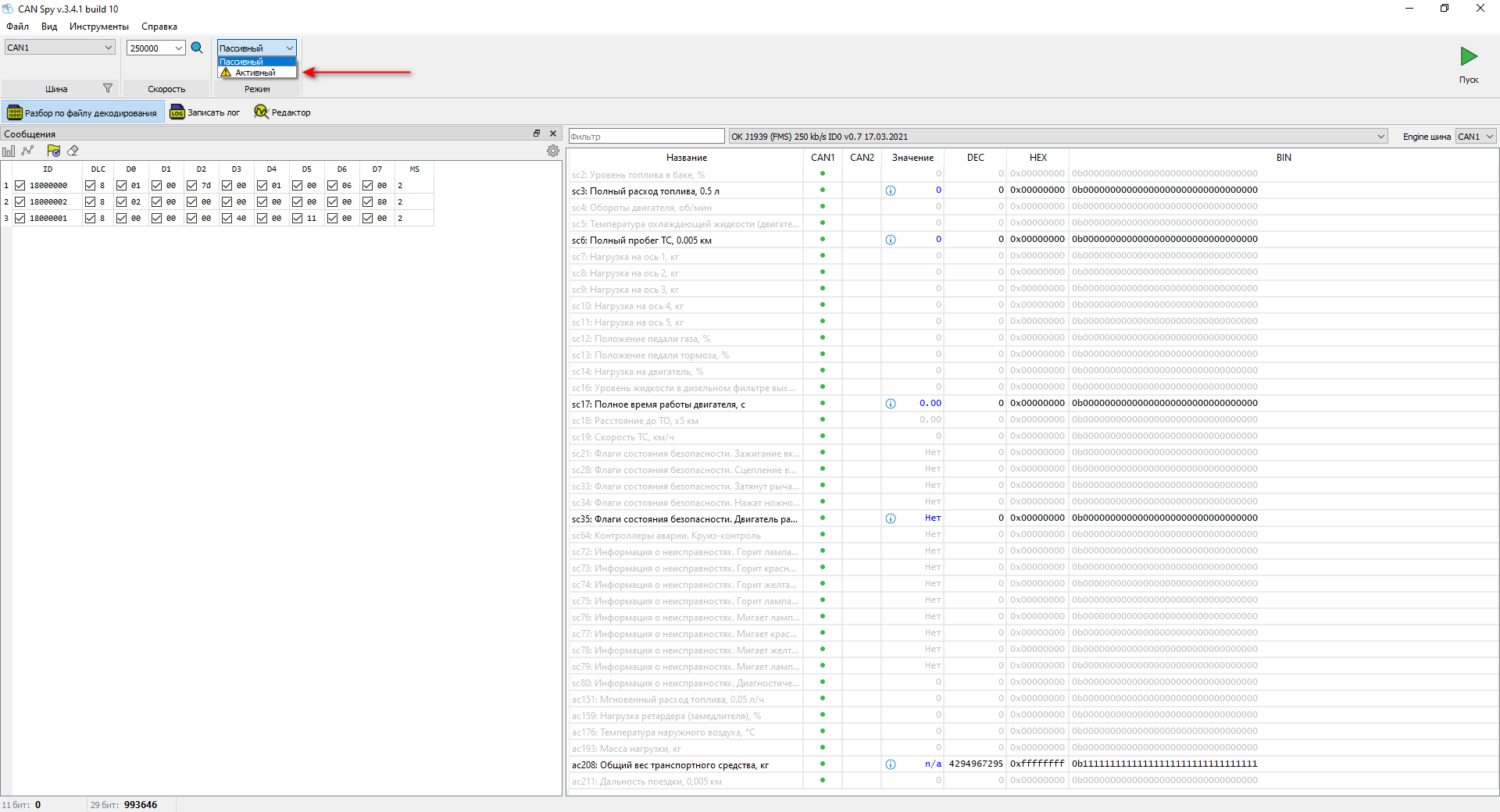

Если в шине передается меньше 5 сообщений, попробуйте переключить режим чтения шины на активный.Поодробнее
¶ Настройка записи логов
-

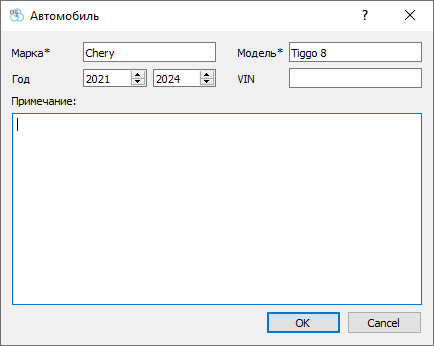

Добавьте автомобиль и заполните о нем информацию.
-
Добавьте CAN-шину, в названии укажите место подключения, цвета проводов или пины разъема.
Подробное руководство по интерфейсу для записи логов приведено в статье "Запись лога CAN-шины".
¶ Запись лога с видео

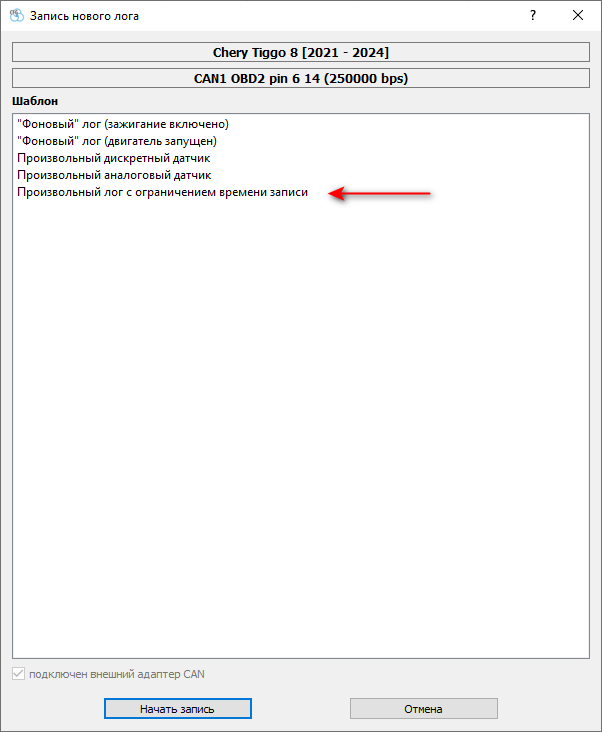

- Выберите "Произвольный лог с ограничением времени записи".

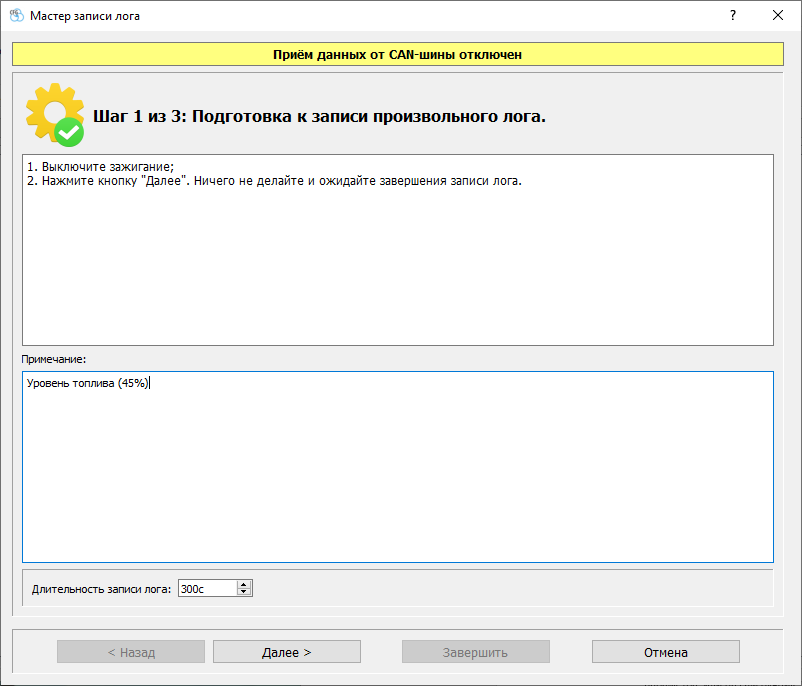

Необходимо обязательно указывать показания датчиков в примечаниях к логу.
Это крайне важно для правильного анализа и интерпретации данных, полученных в ходе записи с шины. Без указания показаний датчиков анализ может быть неполным или некорректным. Пожалуйста, всегда помните об этом требовании и следуйте ему при записи логов.
¶ Уровень топлива
- Фиксируем на видео момент начала записи лога.
- Фиксируем на видео показания дисплея: текущий уровень топлива.
- Производим три заправки топлива.
| Емкость бака | Примерный объем на одну заливку |
|---|---|
| < 70л | 10л |
| 70л ... 200л | 20л ... 30л |
| > 200л | 50л |
¶ Обороты двигателя
- Фиксируем на видео момент начала записи лога.
- Фиксируем на видео показания тахометра.
- В течение минуты плавно увеличивайте и уменьшайте обороты.
- Зафиксируйте обороты на значении 2000 в течение 10 секунд.
- Остановите запись лога и видео.
¶ Положение ручного тормоза
- Фиксируем на видео момент начала записи лога.
- Фиксируем на видео положение ручника или показания дисплея: положение ручного тормоза.
- 3 раза меняем положение ручного тормоза.
¶ Температура двигателя
¶ Снимаем 3 лога:
- При запуске холодного двигателя.
- Во время прогрева.
- Когда двигатель уже прогрет.
¶ Фиксируем на видео:
- Момент начала записи лога.
- Показания дисплея: температура двигателя.
¶ Расчетный расход топлива
- Фиксируем на видео момент начала записи лога.
- 30 секунд идёт съём данных при работе двигателя на холостых оборотах.
- 30 секунд двигатель работает на оборотах 2000.
¶ Запись лога без видео
- Выберите "Произвольный лог с ограничением времени записи".
Подробнее
Необходимо обязательно указывать показания датчиков в примечаниях к логу.
Это крайне важно для правильного анализа и интерпретации данных, полученных в ходе записи с шины. Без указания показаний датчиков анализ может быть неполным или некорректным. Пожалуйста, всегда помните об этом требовании и следуйте ему при записи логов.
¶ Пробег
Снятие двух логов с авто:
- Запишите лог с текущим показанием пробега.
- Проедьте не менее 10 км.
- Запишите лог после поездки.
Также можно снимать логи на "Полное время работы двигателя" и "Полный расход топлива".
